JNcQUOI Comporta es un proyecto, localizado en la costa sur-occidental de Portugal, compuesto por una serie de edificios residenciales (Villas), edificios hoteleros (Pavilions) y varios equipamientos (Club, Restaurantes,etc.) organizados para generar una comunidad altamente exclusiva.
Estos edificios comparten una serie de principios estéticos y arquitectónicos que los articula entre ellos a pesar de tener usos y escalas distintos, . Un buen ejemplo de esto el de la modulación de los espacios a partir de los materiales utilizados en el proyecto. Es decir que los muros están dispuestos de tal forma que no se corten las baldosas del piso, ni los listones de madera de los cielorrasos, esto también determina cosas como la disposición de los enchufes, la altura del cielorraso, etc. Esta forma de ver el proyecto desde el detalle (aplica en planta, corte, alzados, volumetría, amoblamiento, etc) determina absolutamente todo, partiendo de ahí se organiza cada espacio y por consiguiente el edificio.
El Hotel Pool Pavilion es una de las tipologías de edificio hotelero desarrolladas para este proyecto
Tareas Ejecutadas
- Modelado 3D en Revit de todos los elementos arquitectónicos del proyecto con suficiente precisión para poder generar presupuestos y planimetría
-Producción de todos los planos necesarios para realizar la construcción del edificio (Planimetría general, detalles constructivos, mapas de acabados, instalaciones eléctricas, etc.)
- Coordinación de la arquitectura planteada con diferentes especialidades a través de modelos colaborativos de Revit o a través de la revisión de planimetría en 2D producida por los responsables de dichas especialidades (Estructura, Iluminación, Instalaciones Hidráulicas, Aire Acondicionado, Seguridad Humana entre otras.
-Modelado 3D en Revit de Familias Parametrizables con detalles 2d incorporados para ser utilizados dentro del modelo general
JNcQUOI Comporta
Vincent Van Duysen Architects: Diseño Conceptual de Arquitectura e Interiorismo
Saraiva+Associados: Arquitecto Local
Vladimir Djurovic: Paisajismo
Oscar Nystrom: Diseño de Iluminación

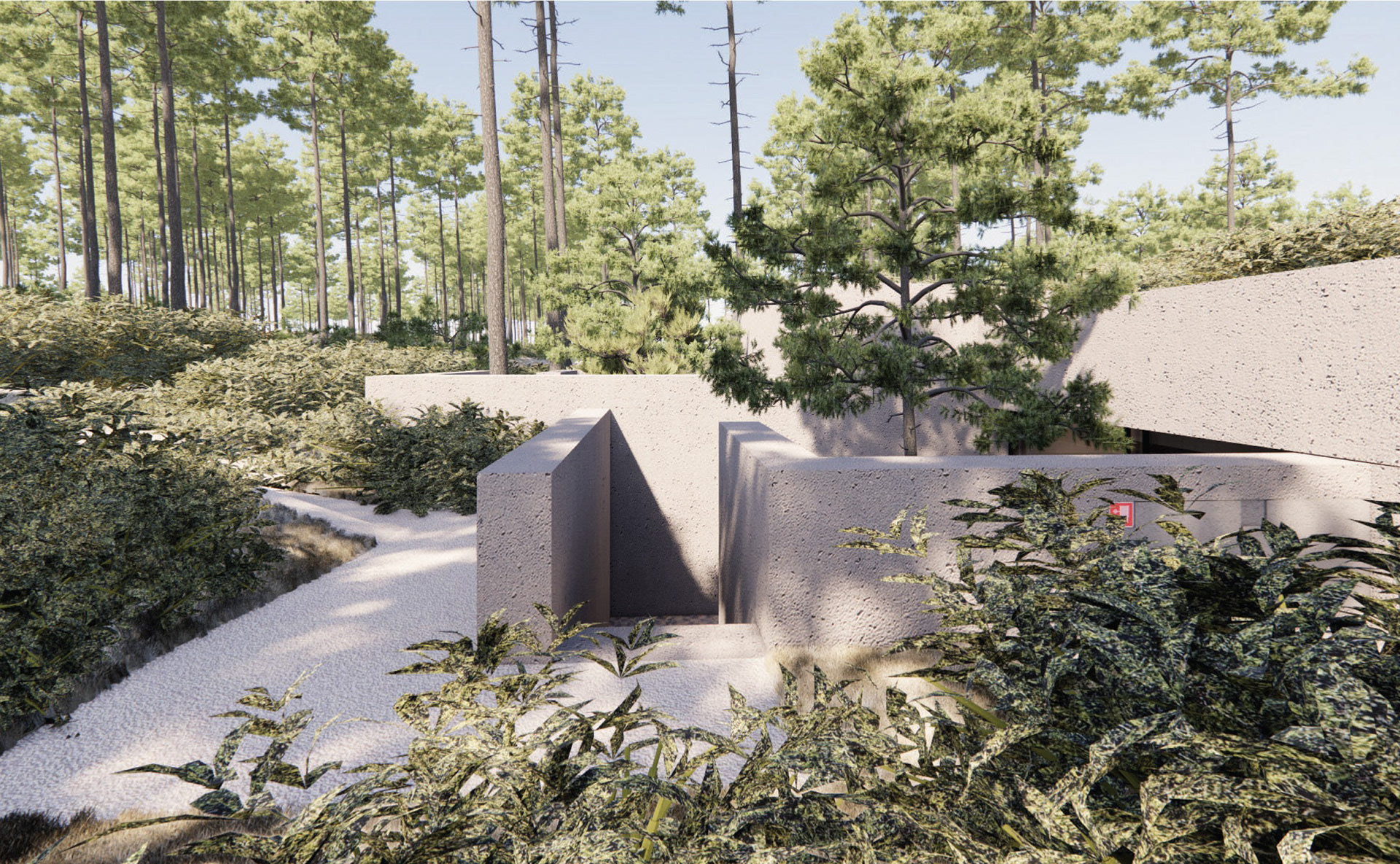

Renders Hechos por VVDA

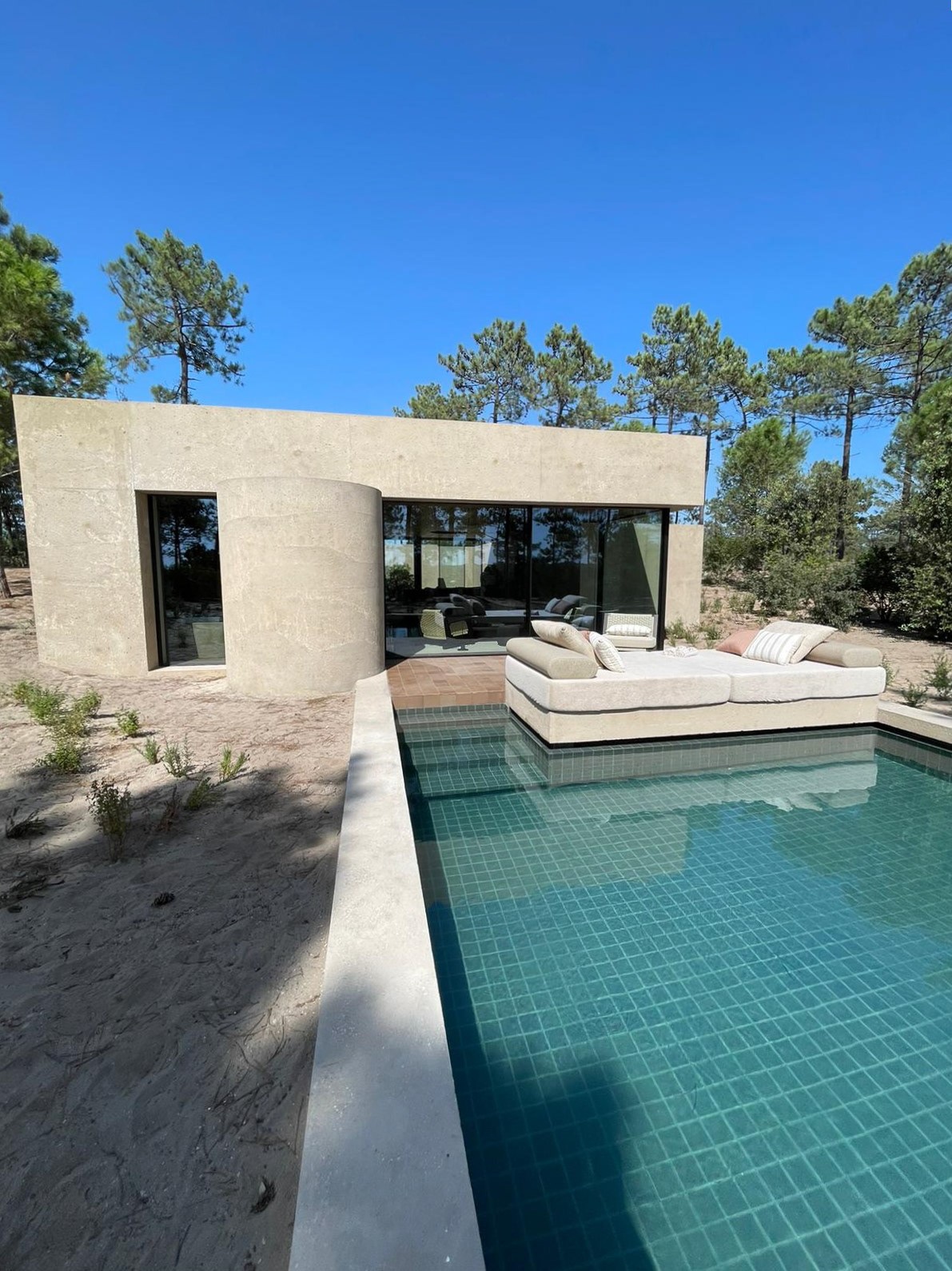

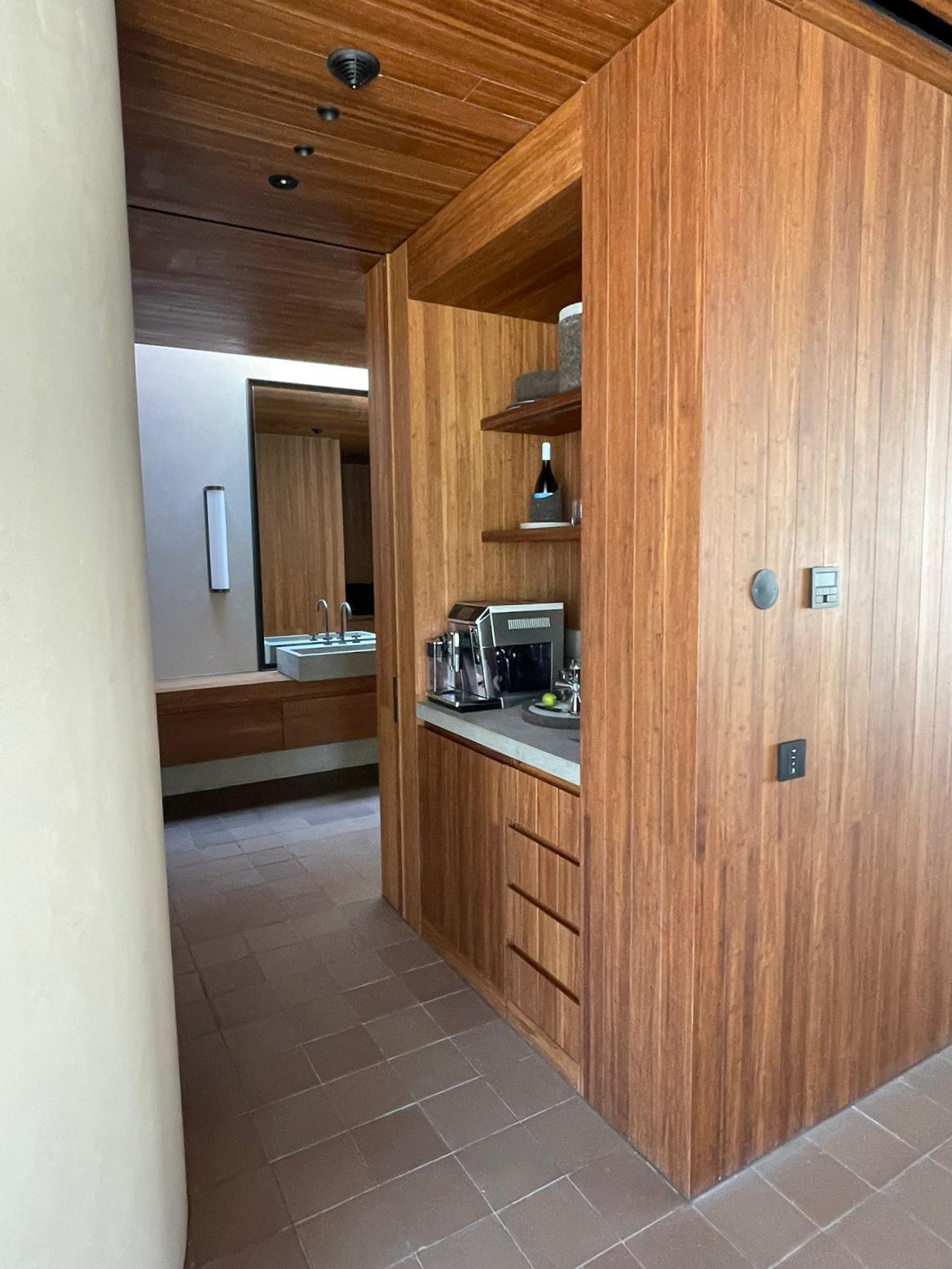

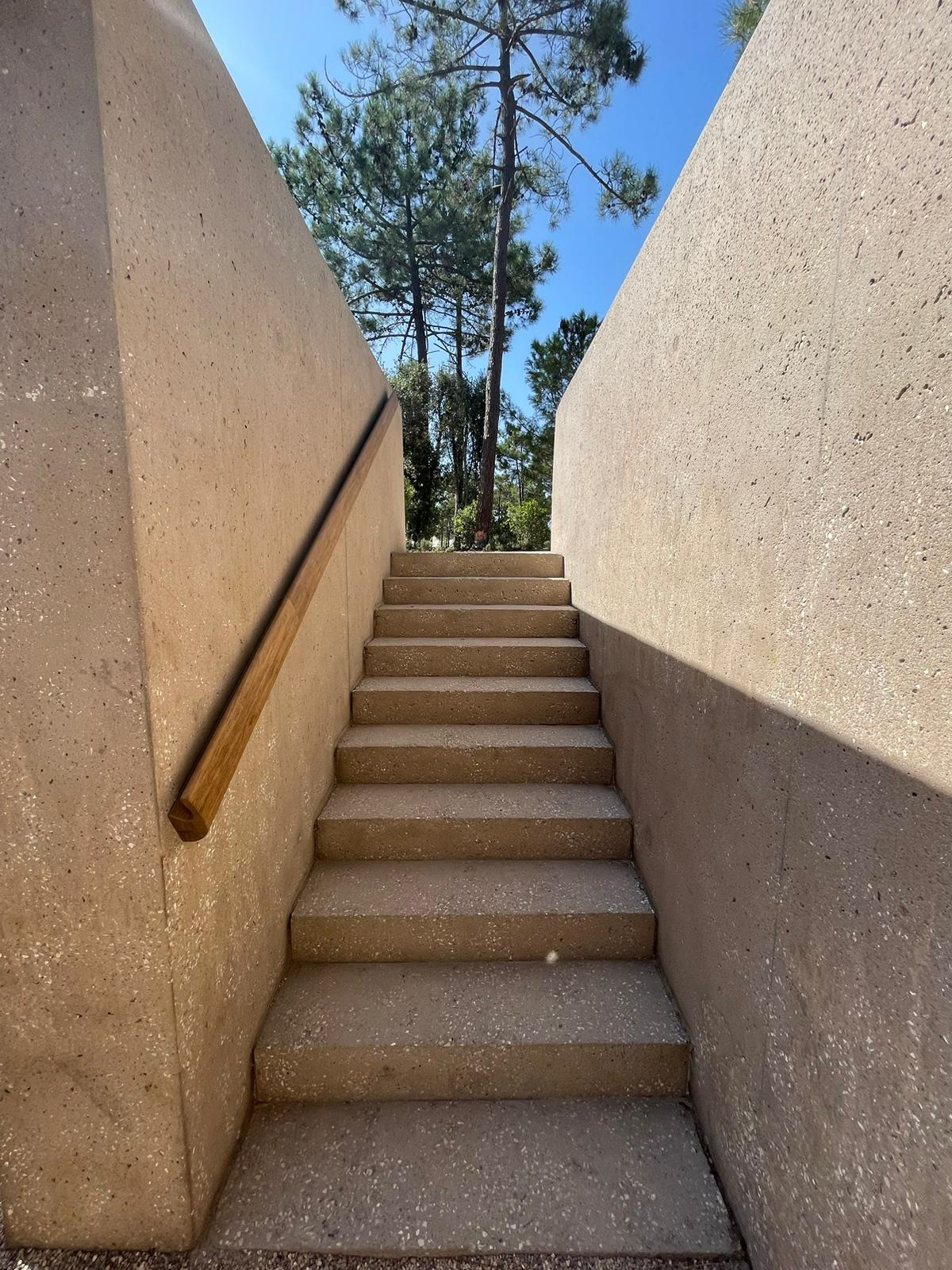

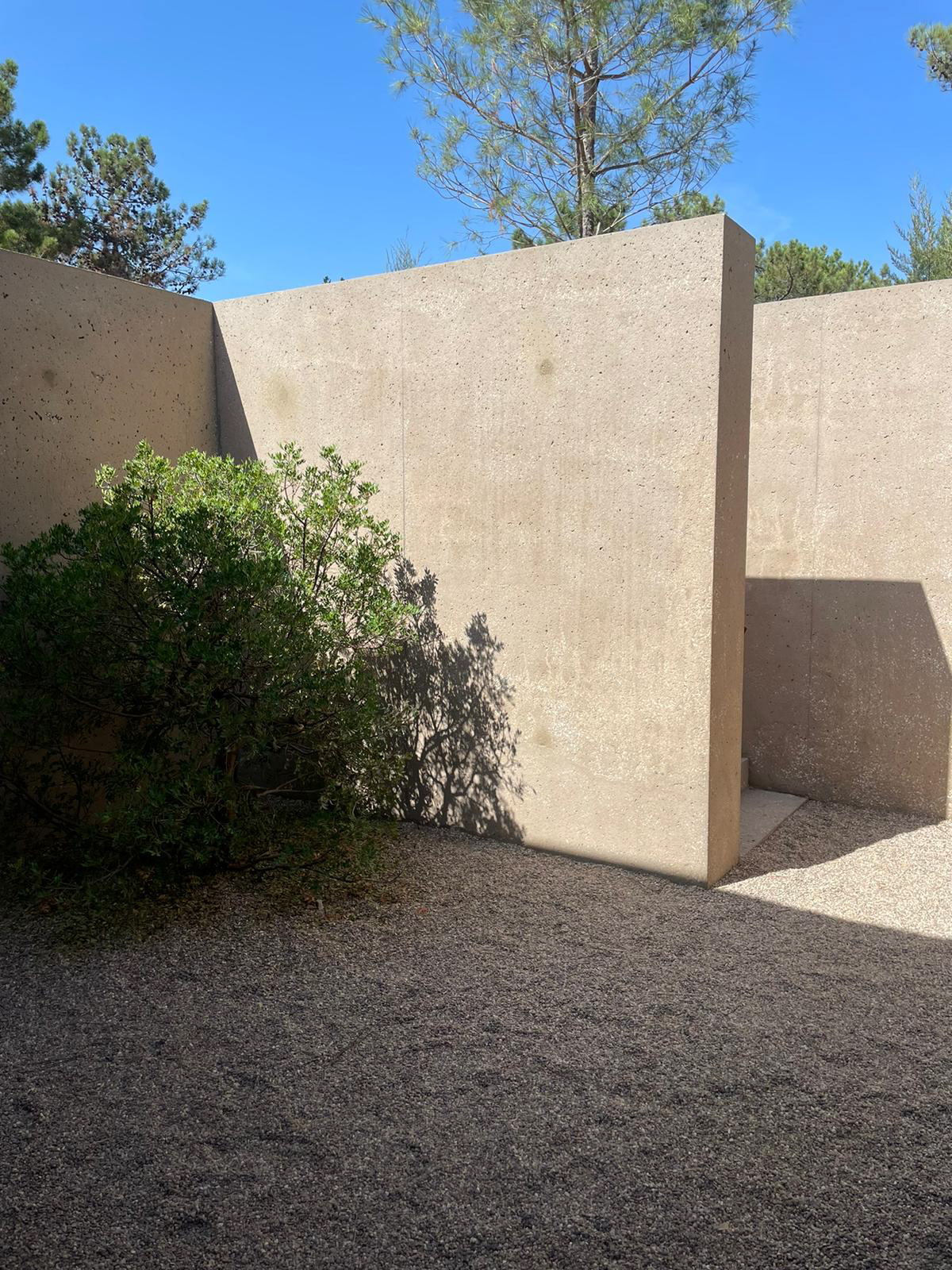

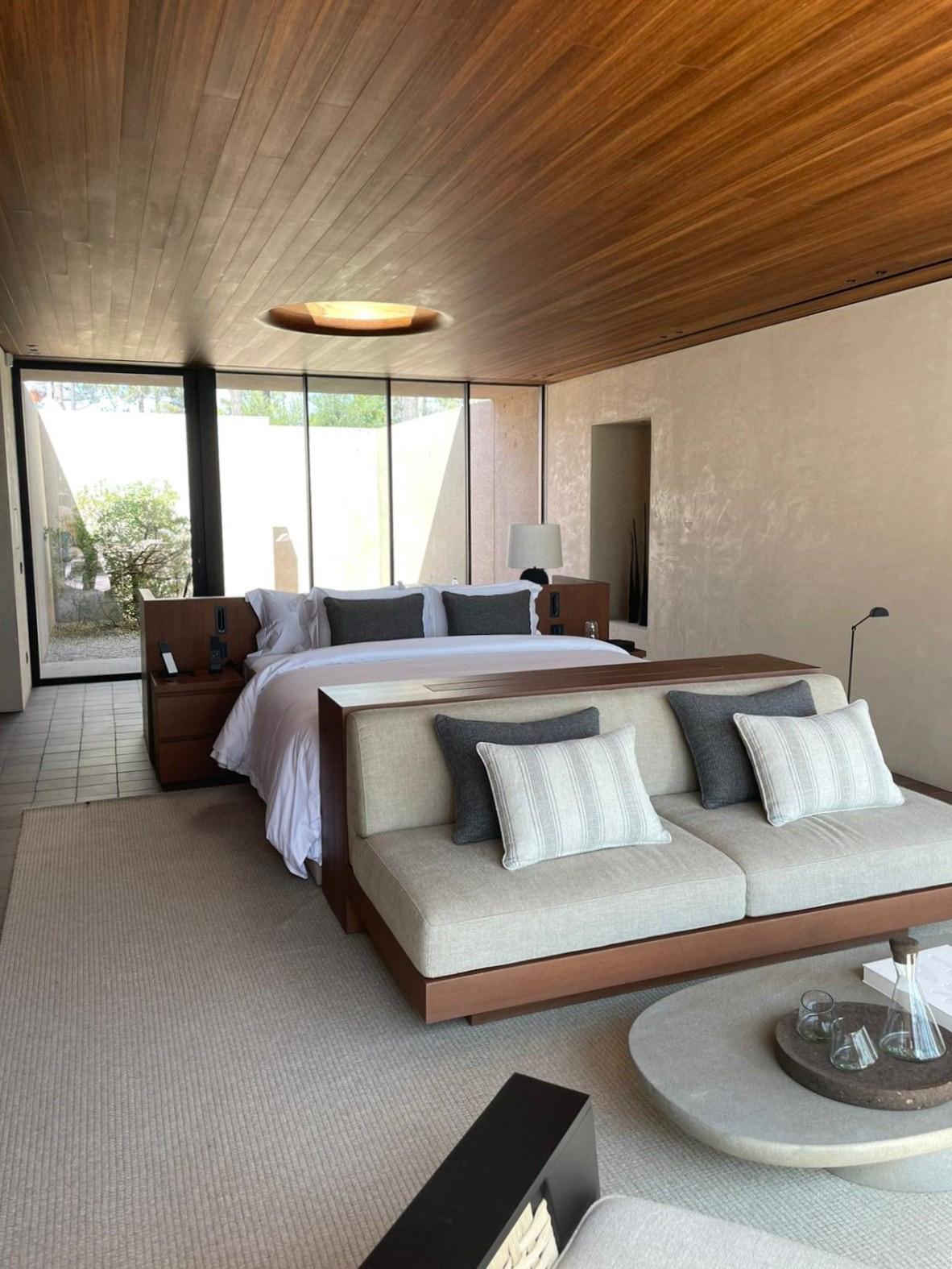

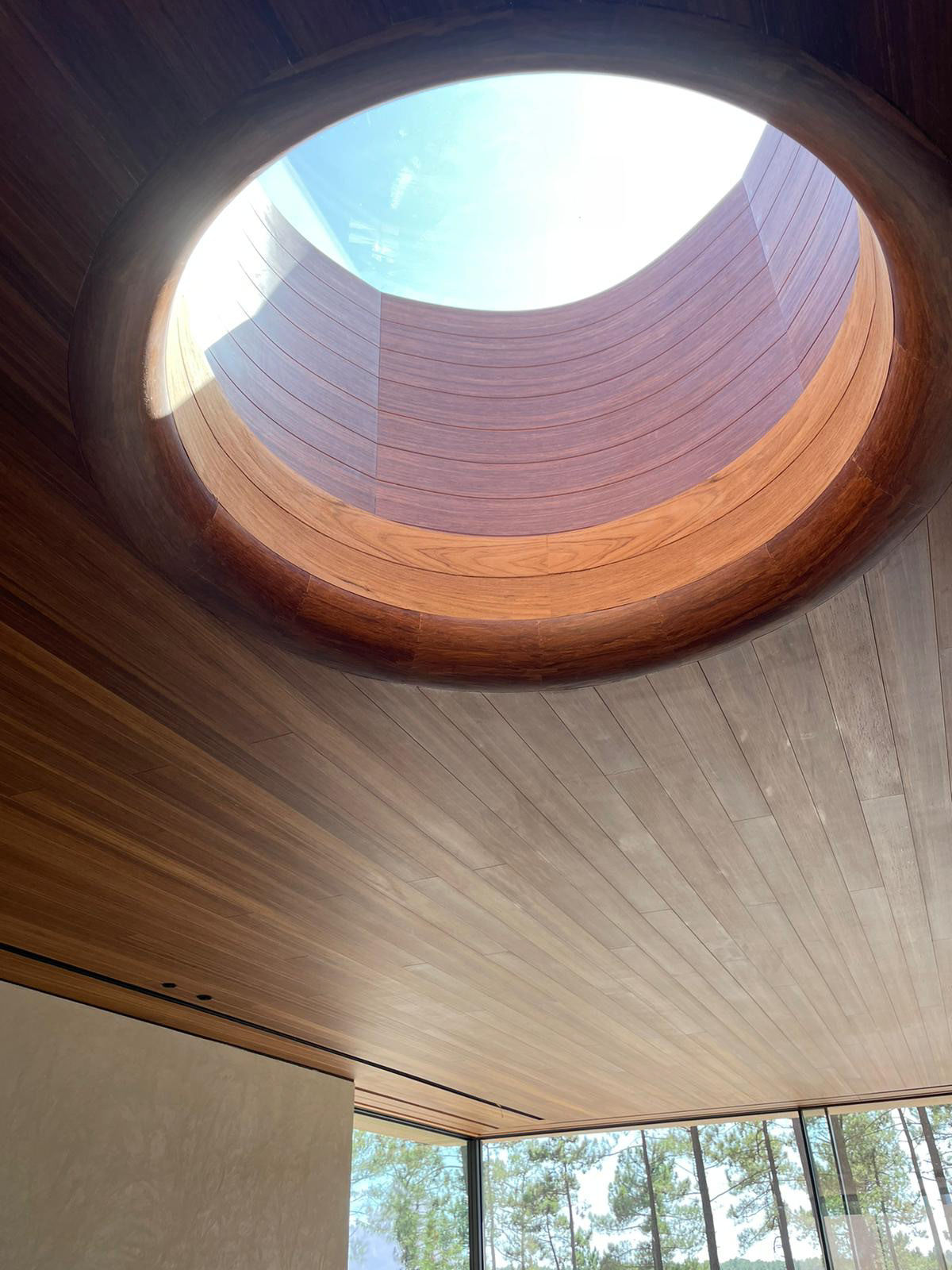

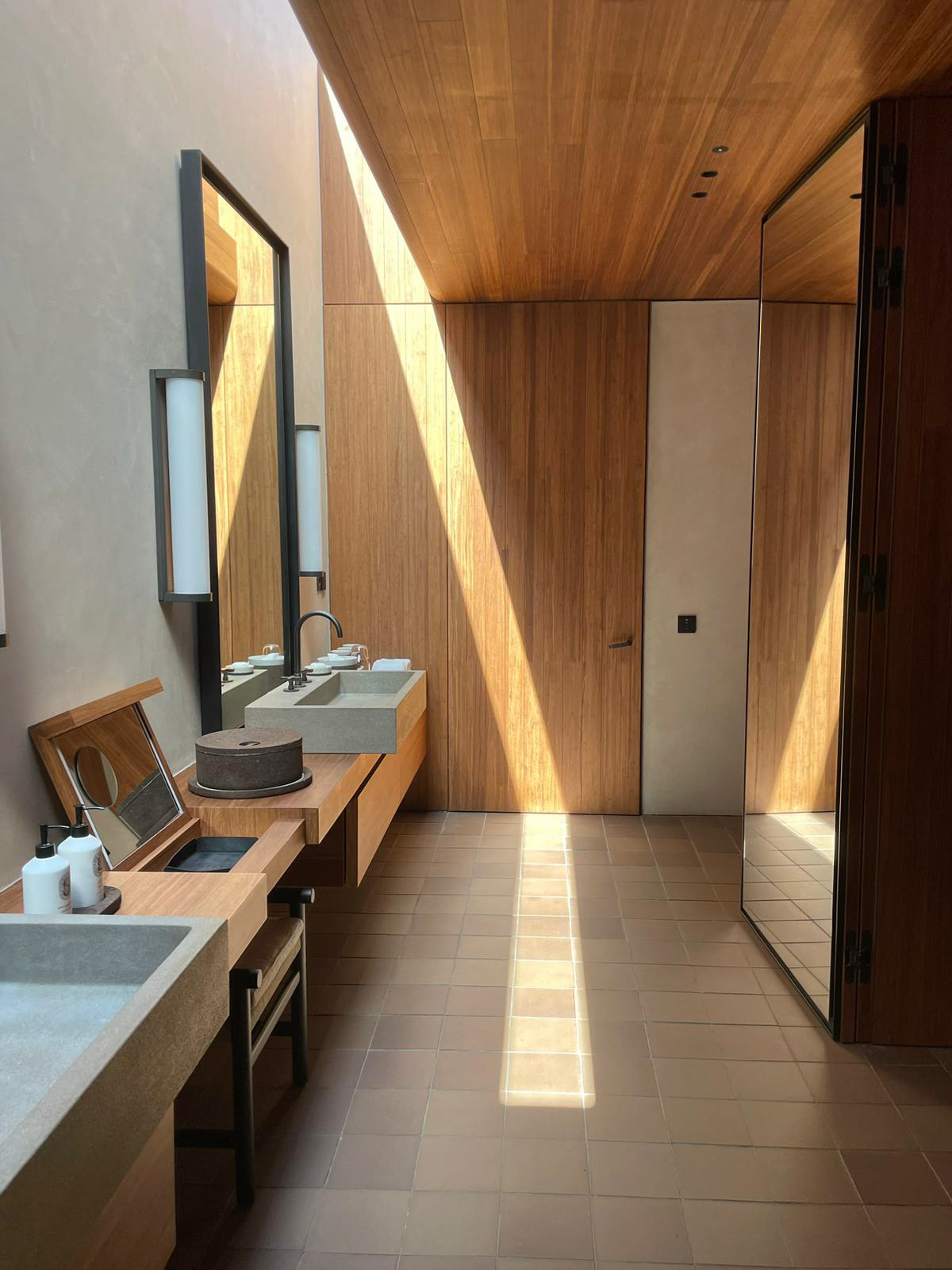

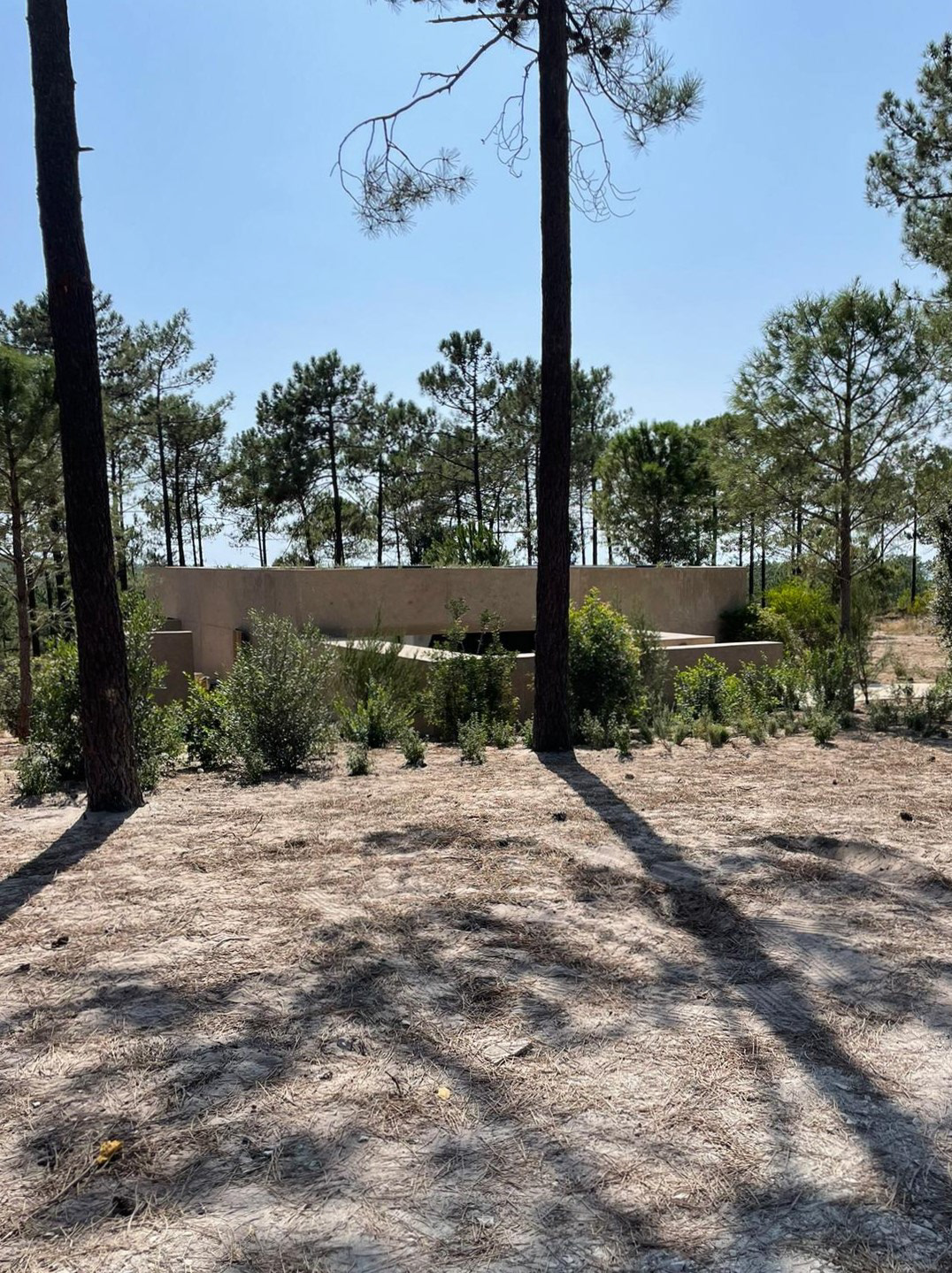

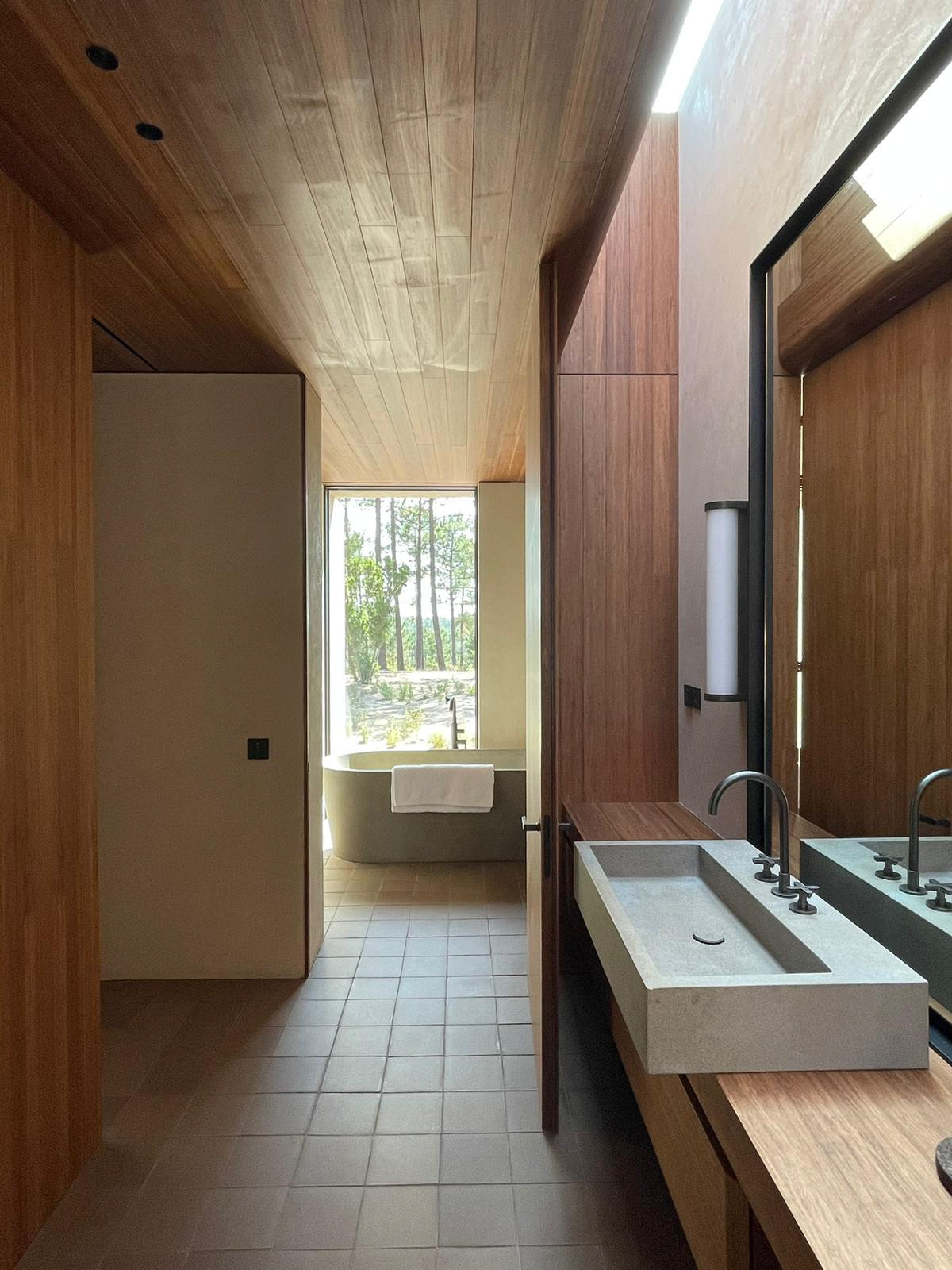

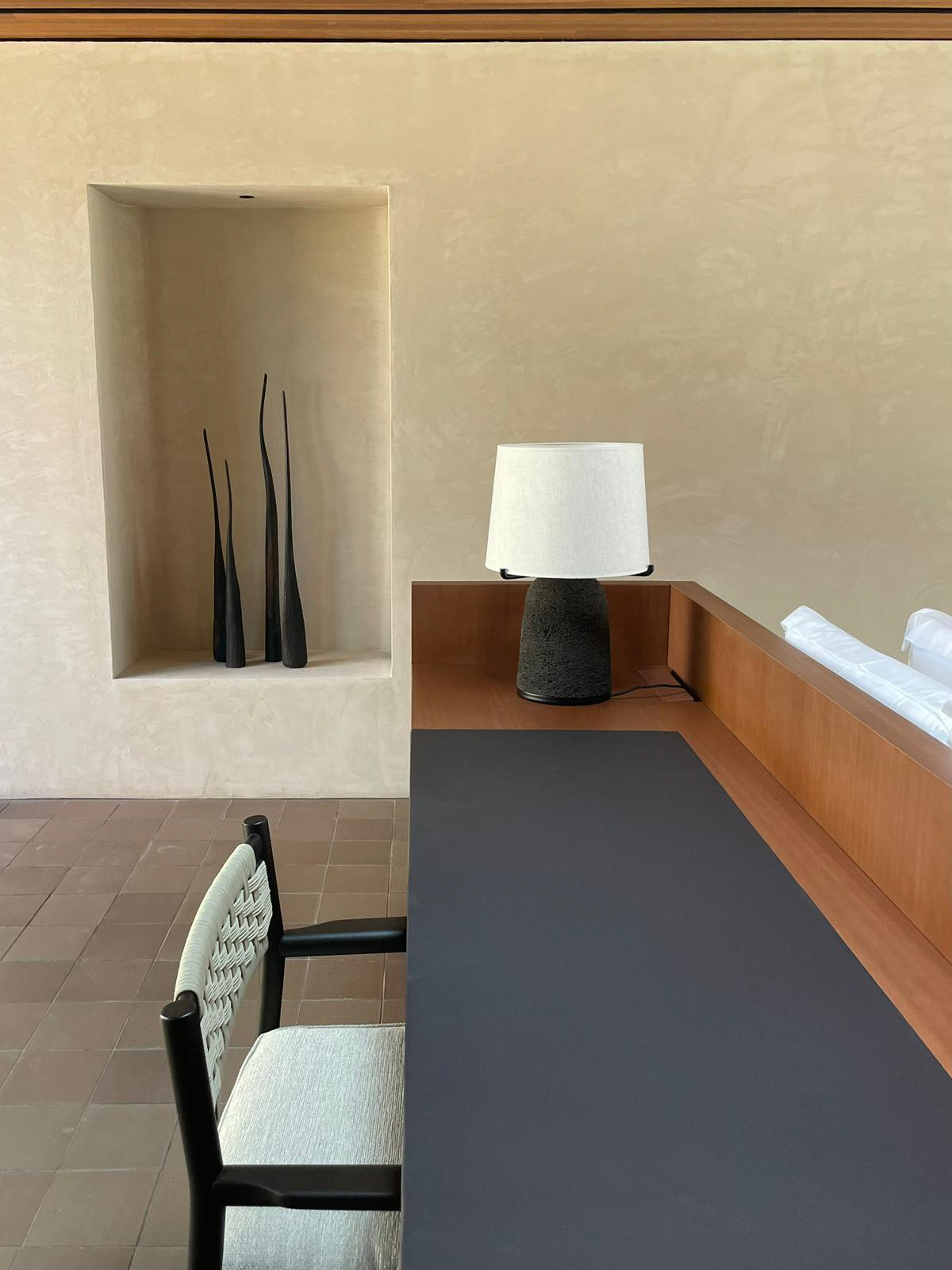

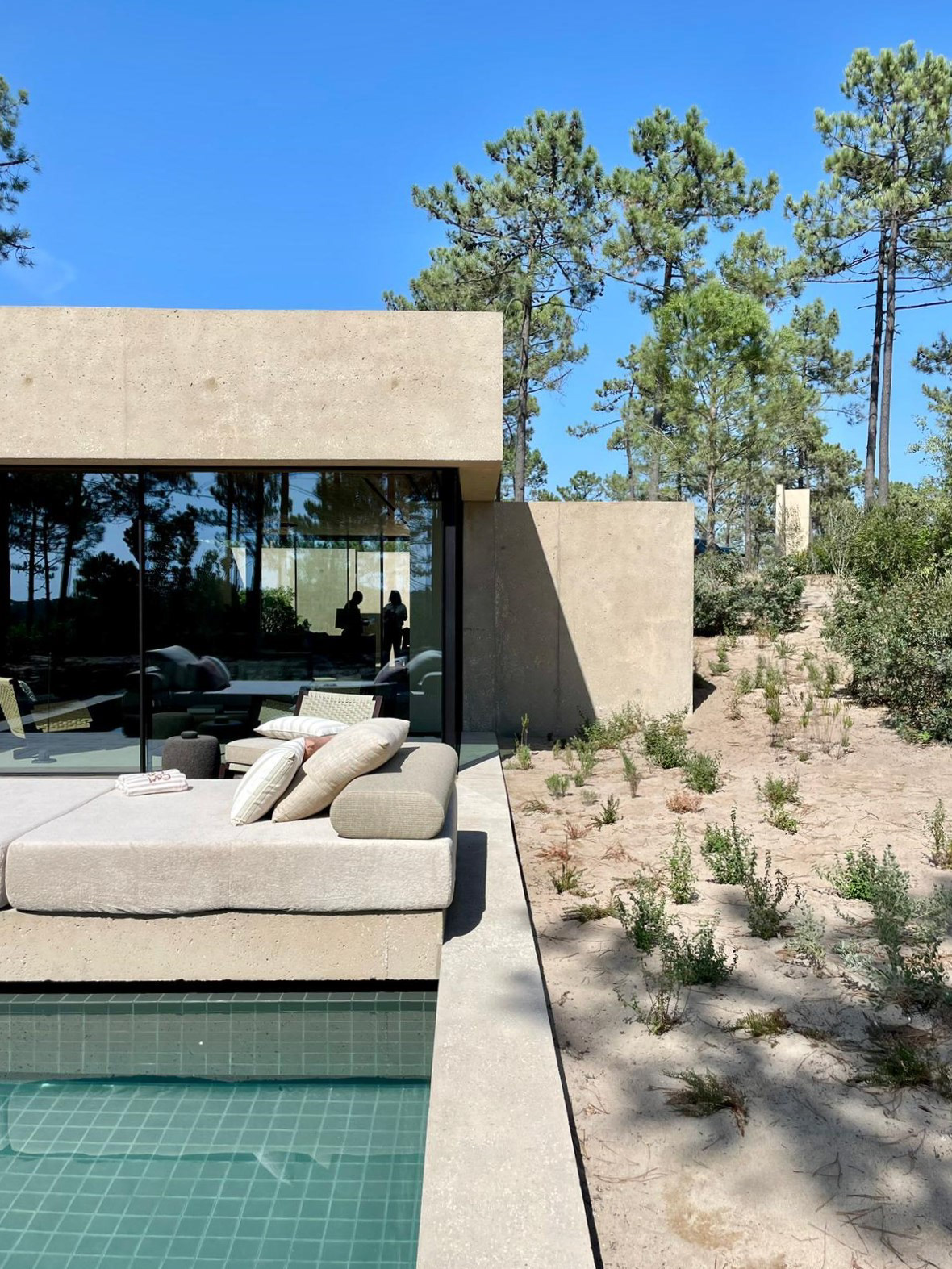

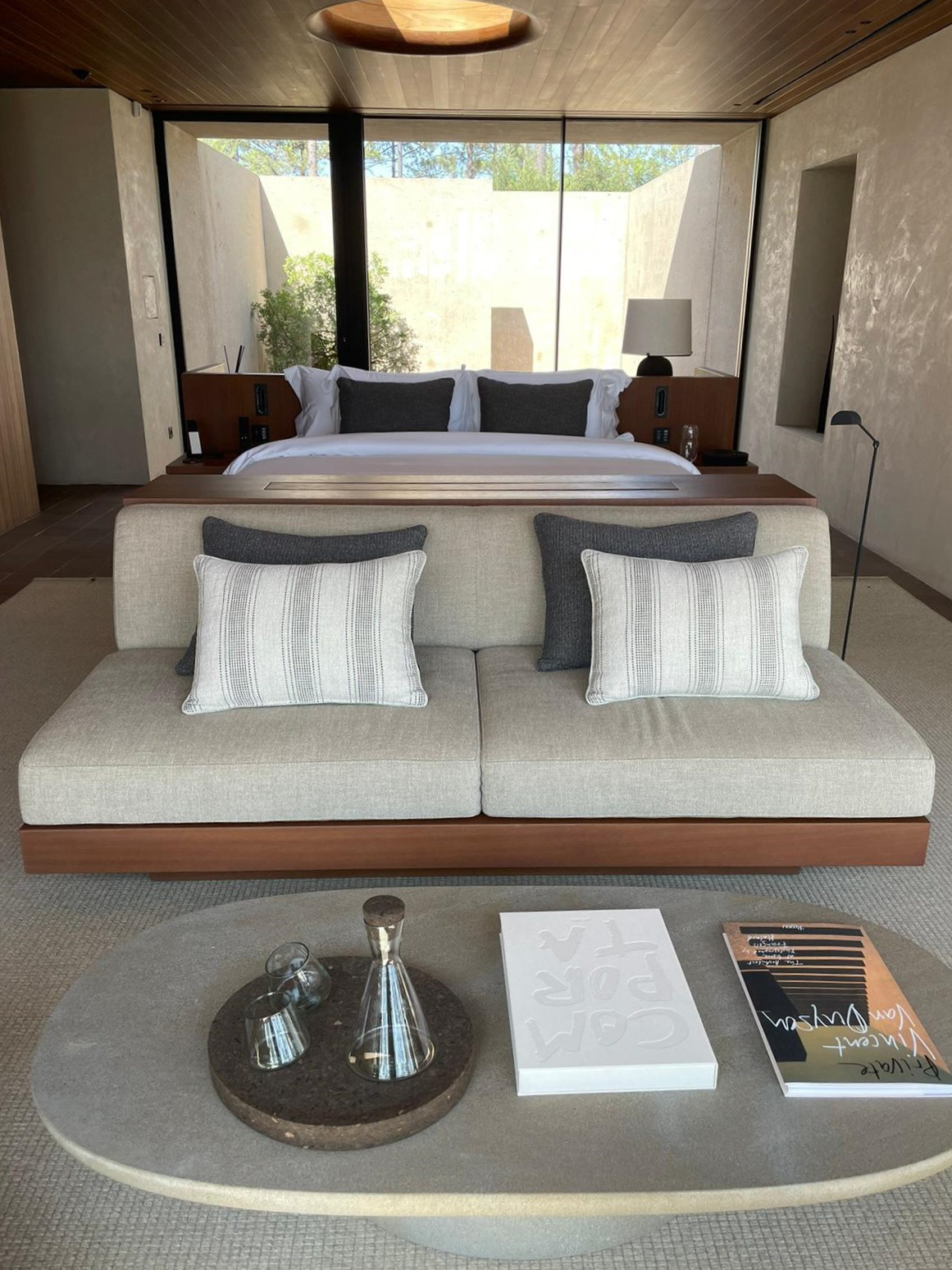

Fotos del Producto Final

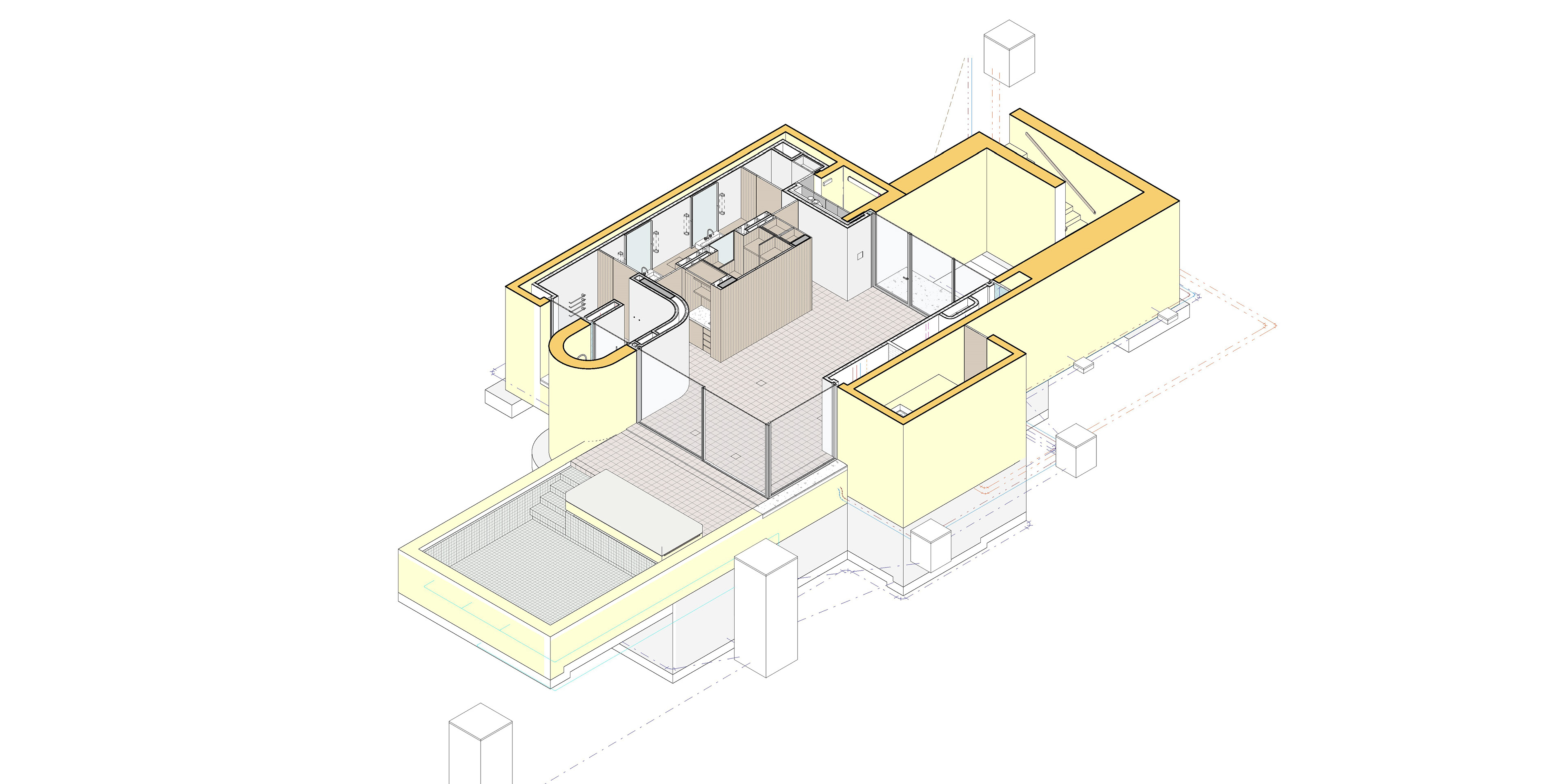

Axonometrías

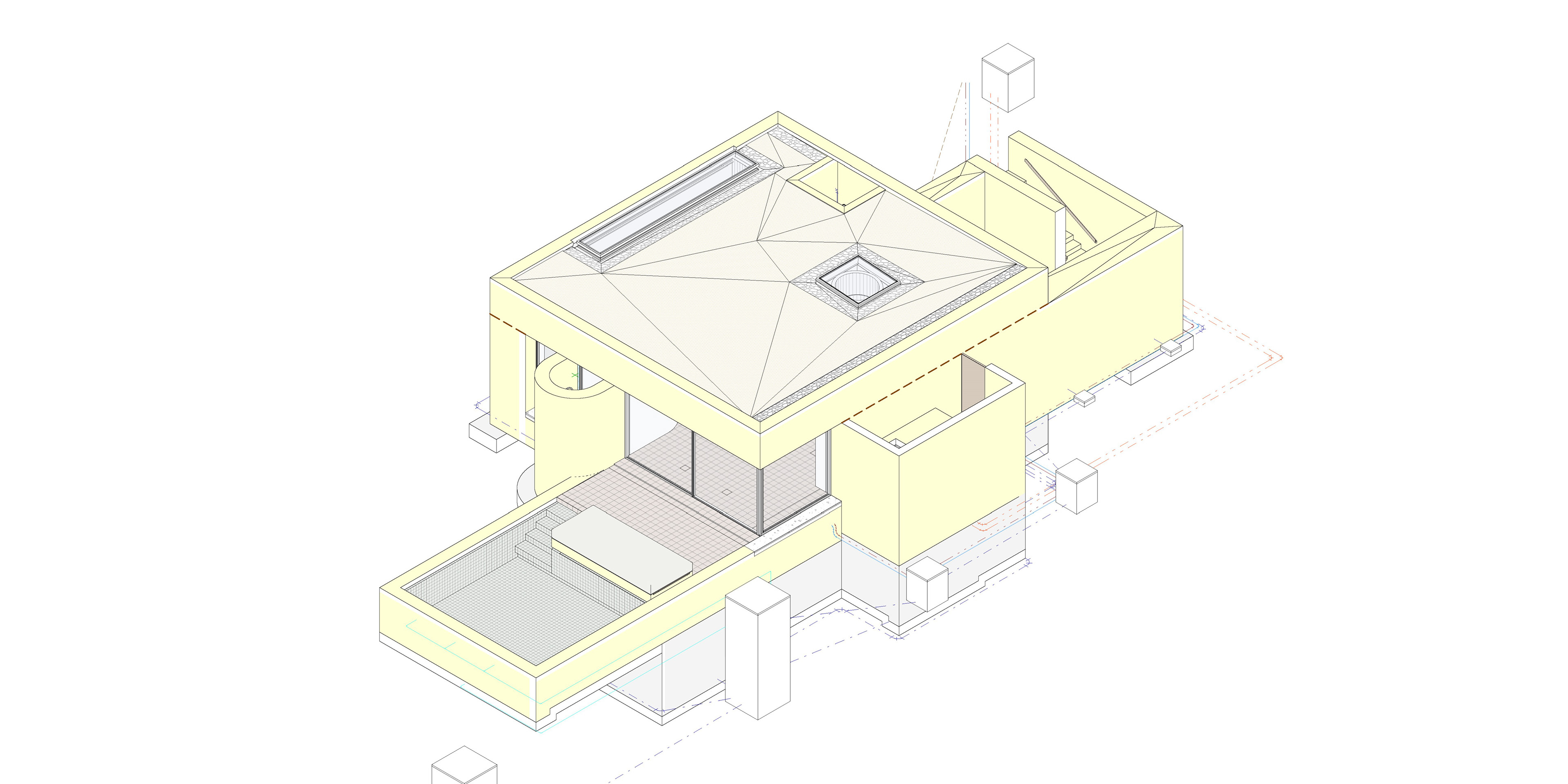

Volumetría
Ejemplo de Coordinación Técnica

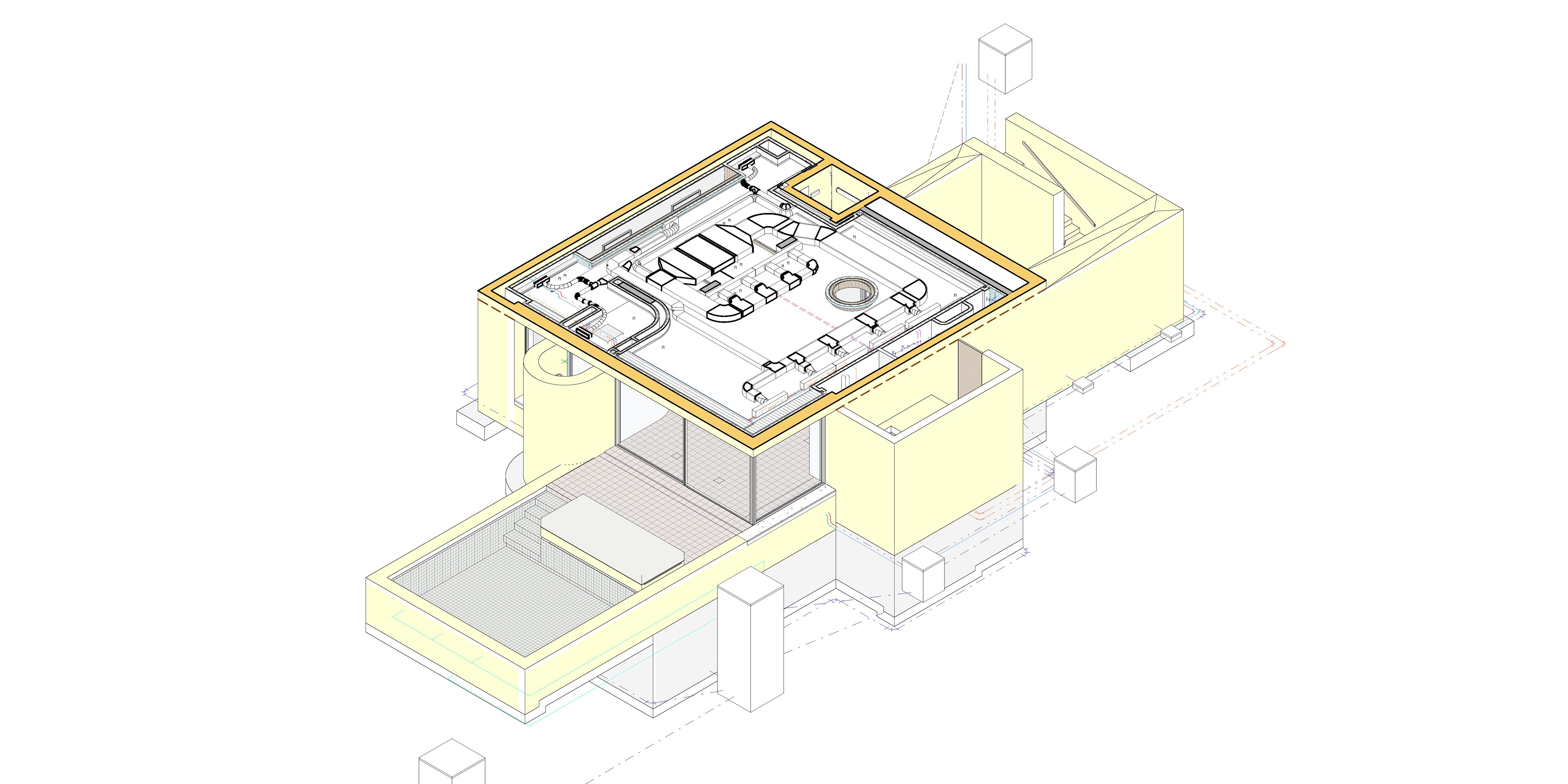

Distribución Interna
Corte Axonométrico
Planimetría

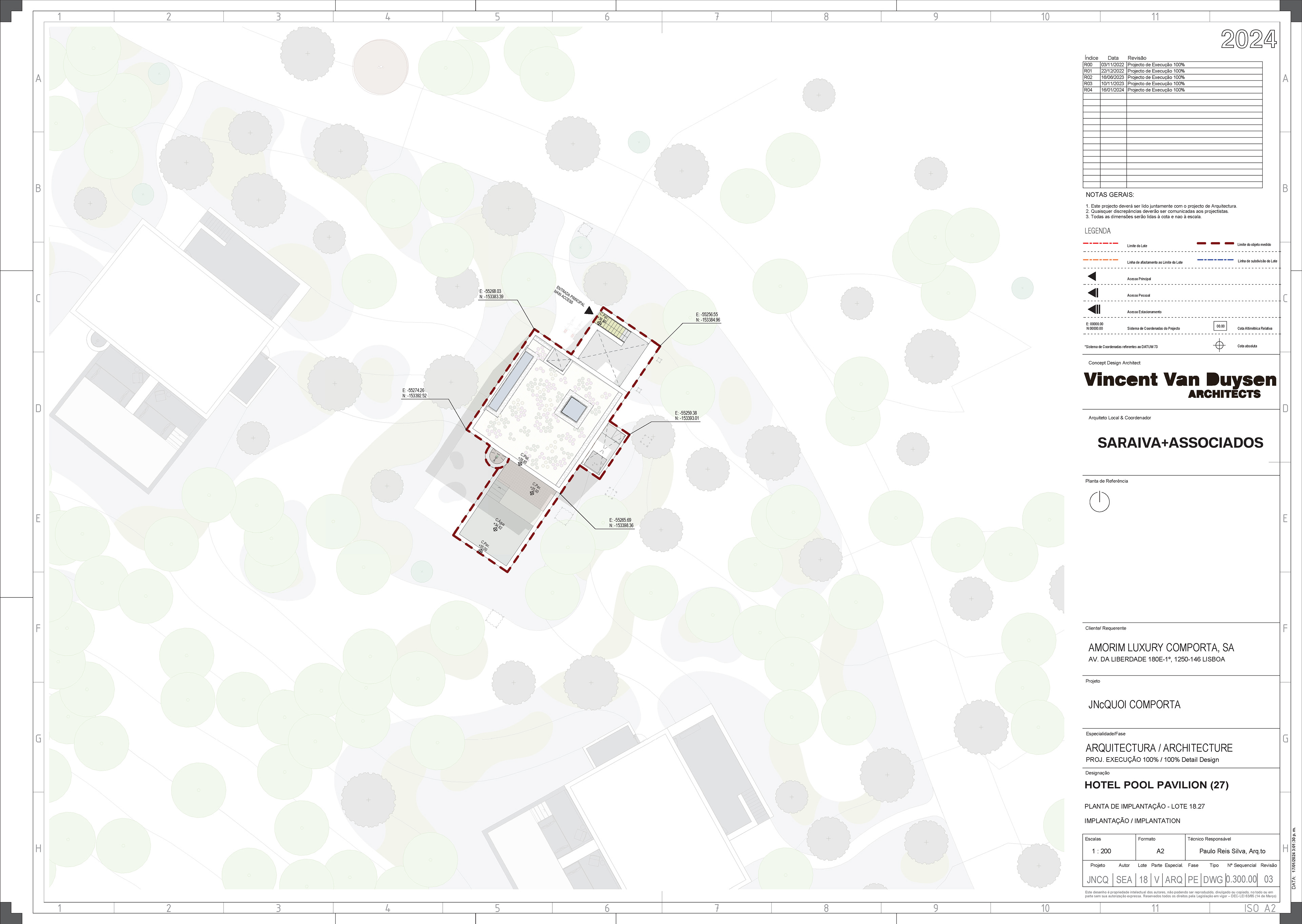

Implantación

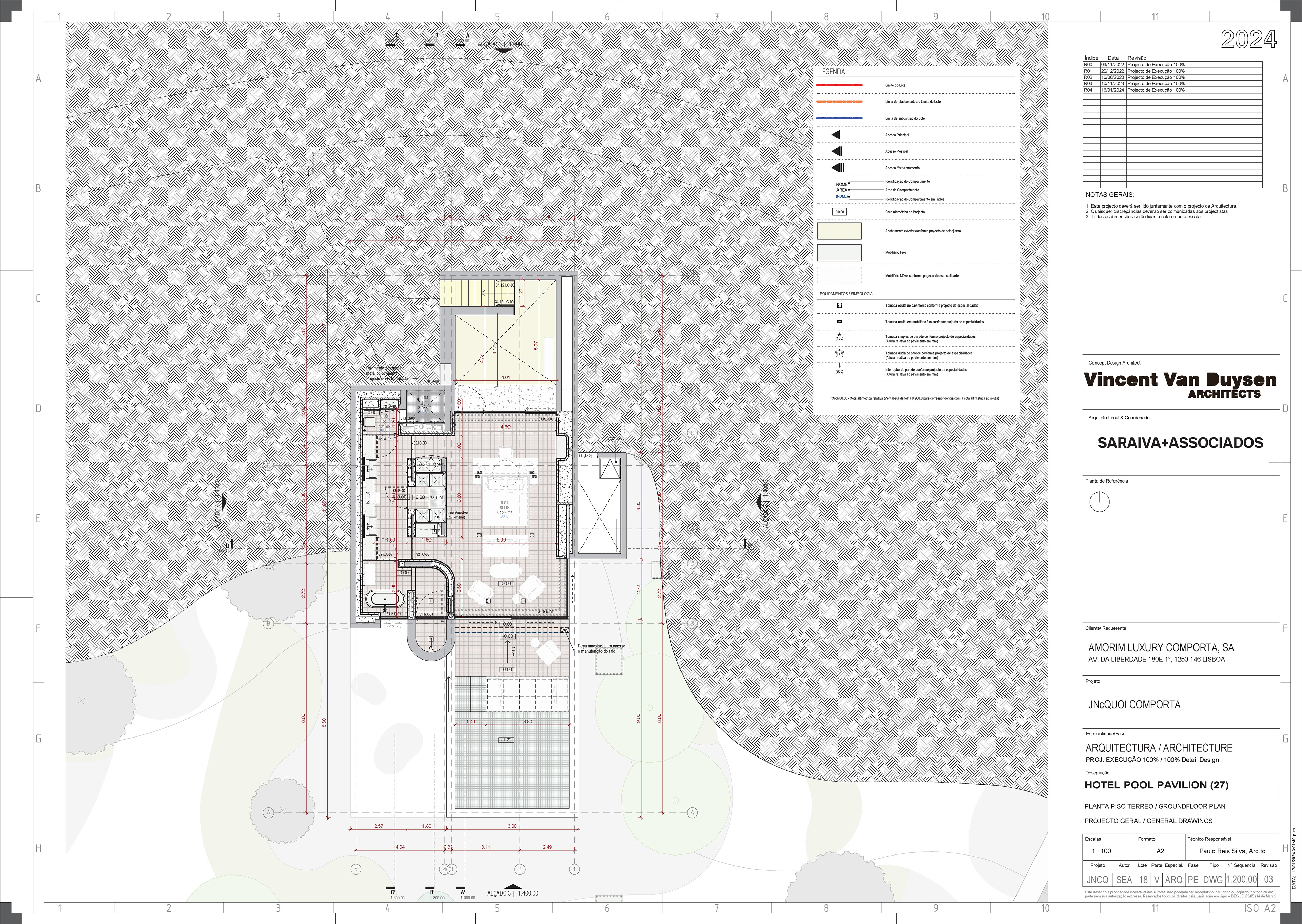

Planta

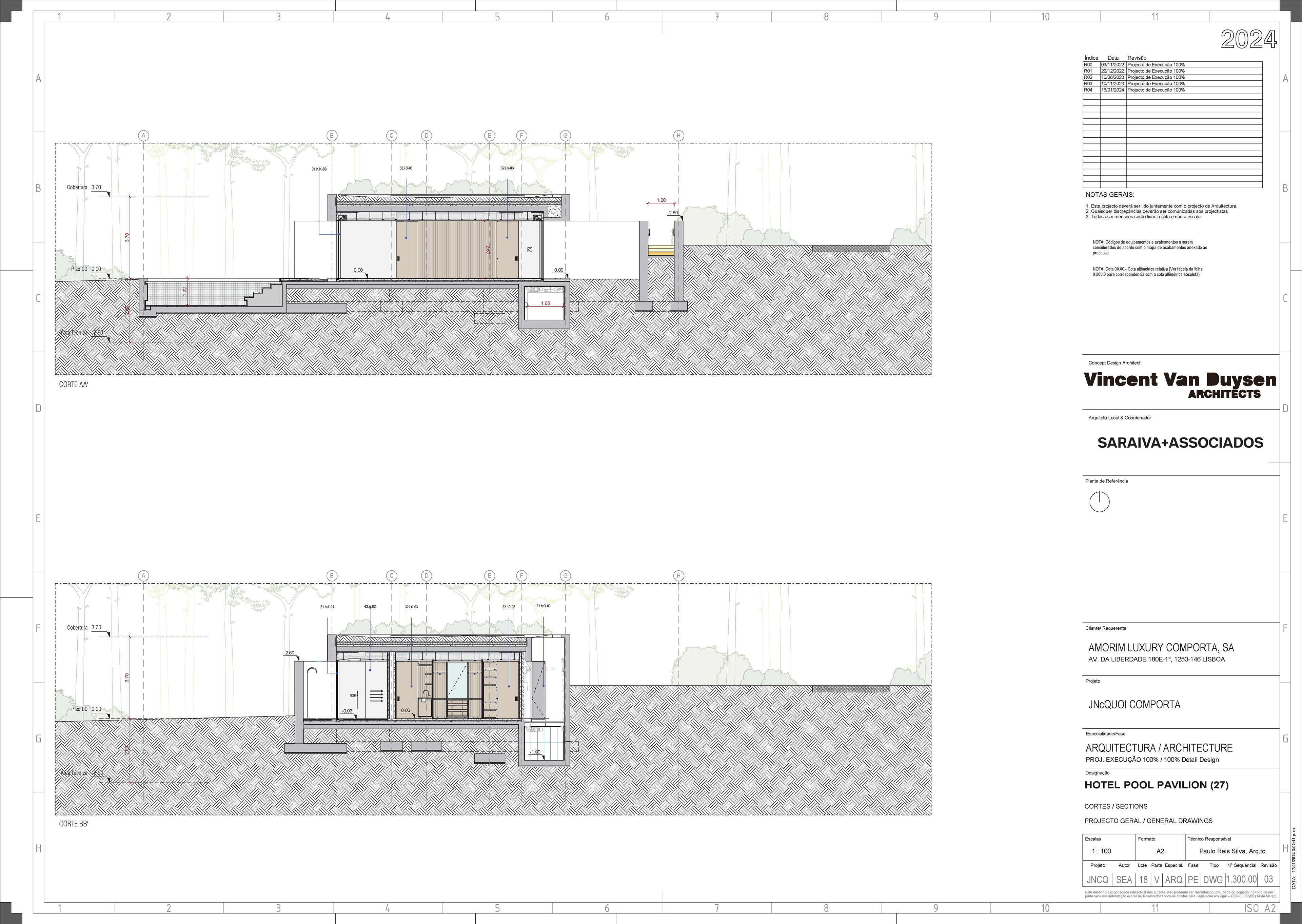

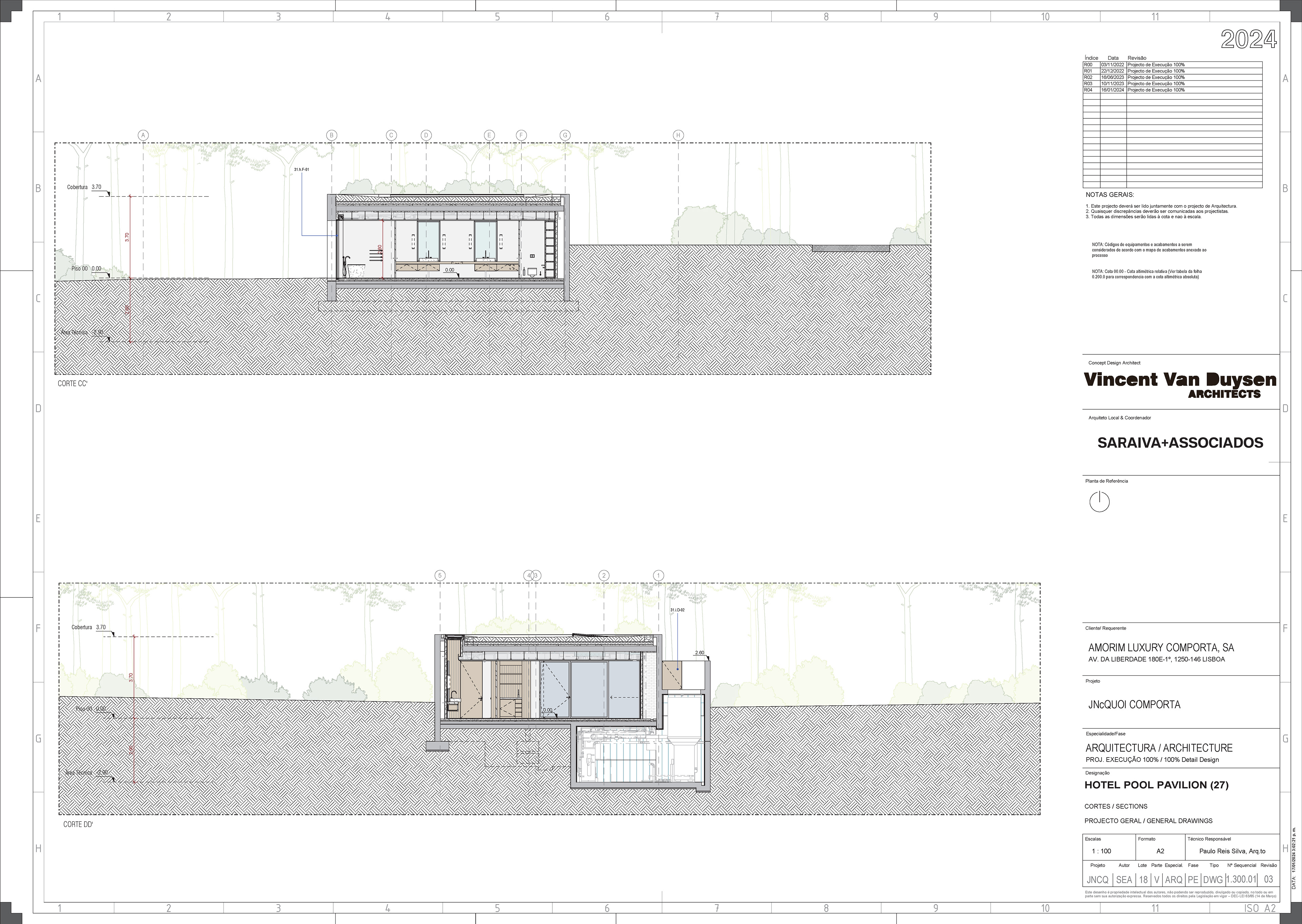

Cortes
Cortes

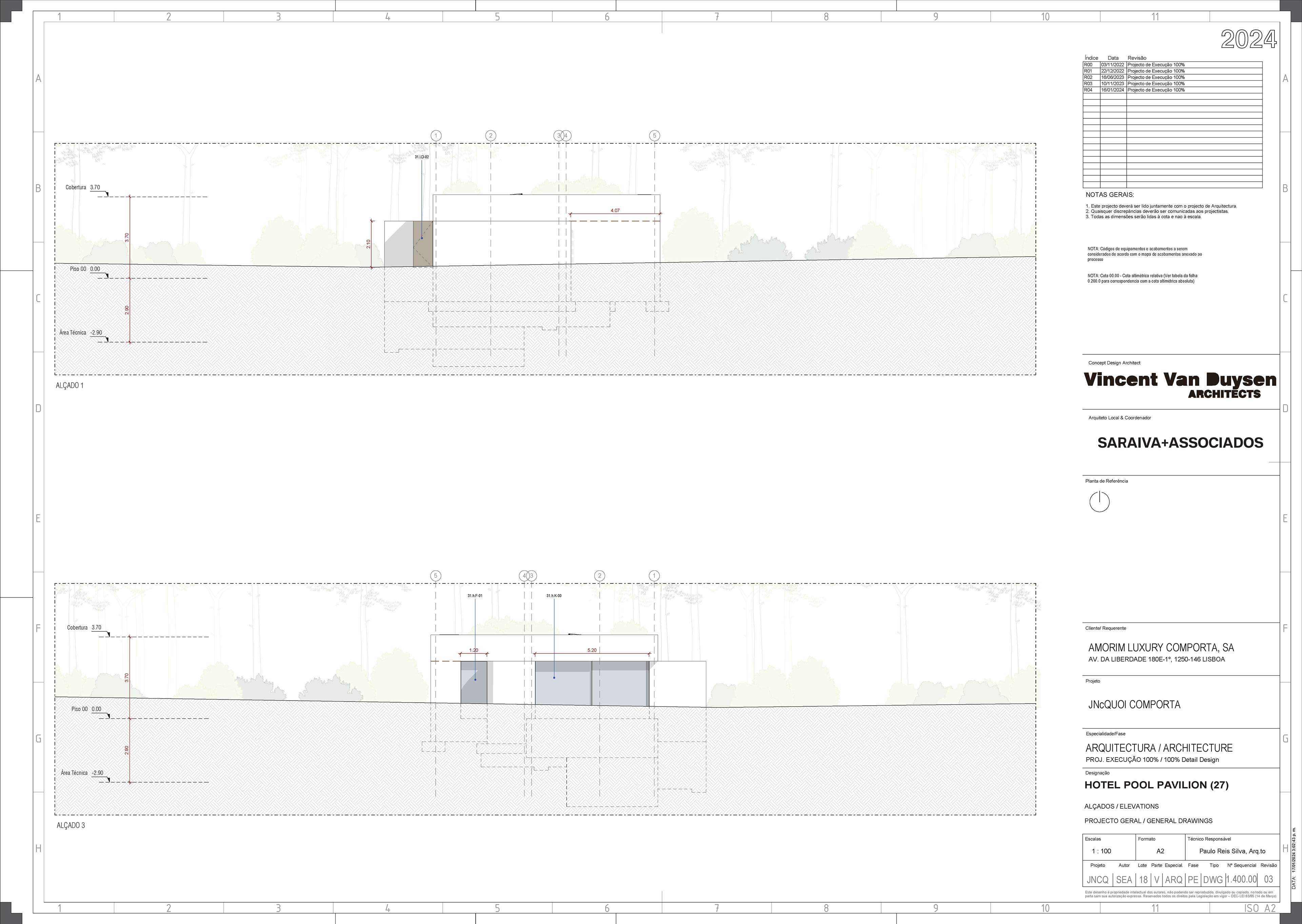

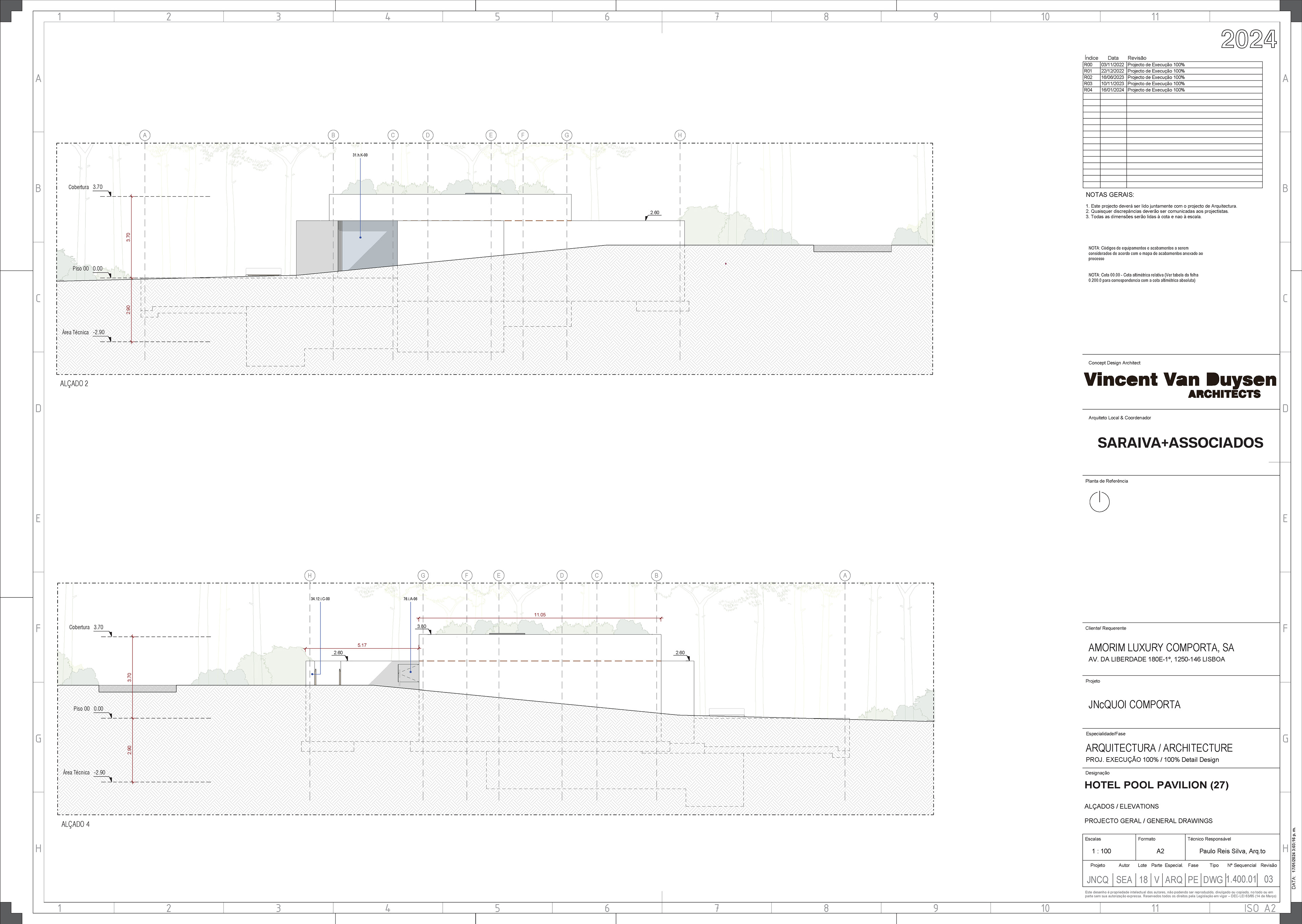

Alzados
Alzados
Habitación Principal
Baño

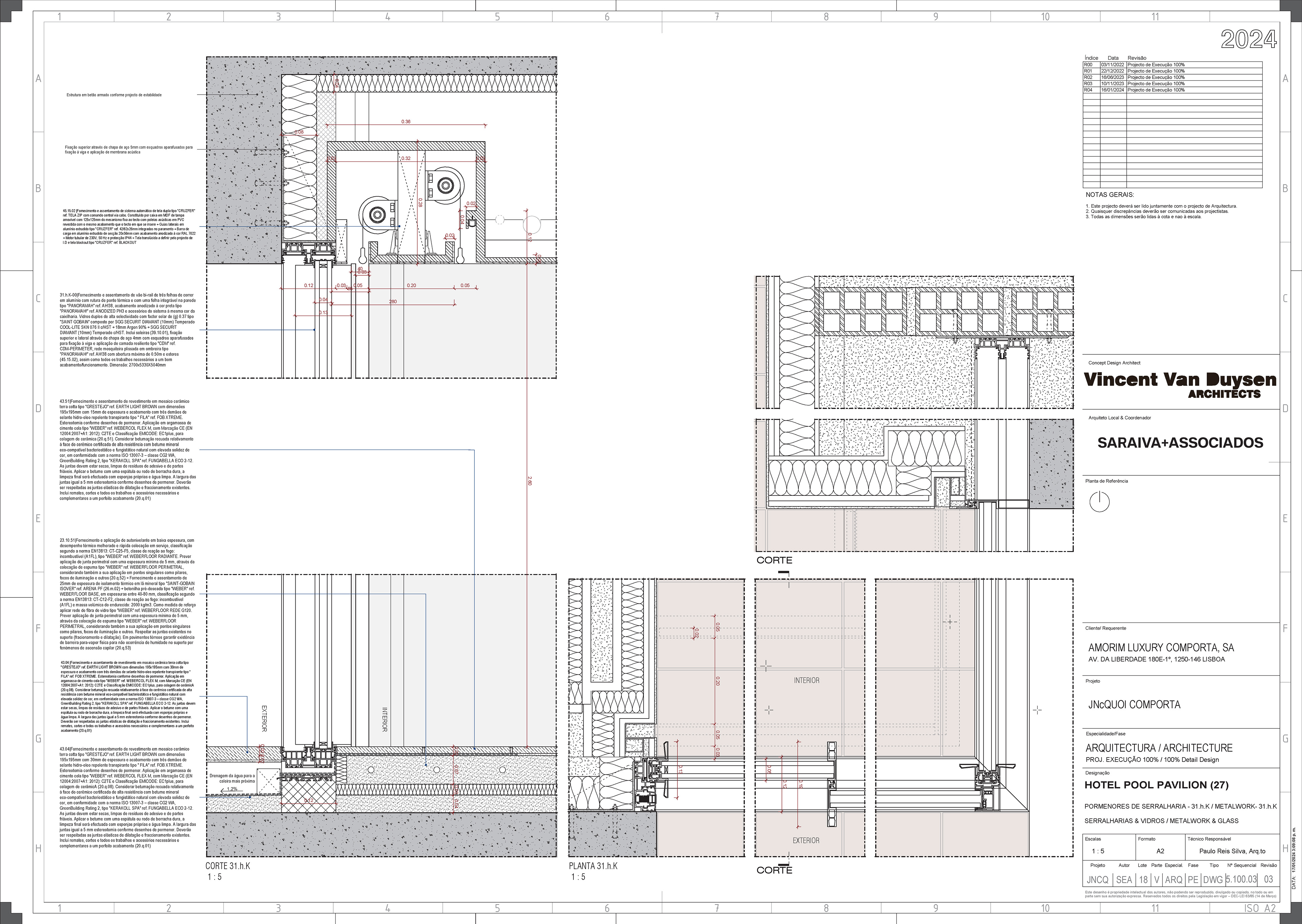

Detalle Puerta de Vidrio
