Este proyecto muestra el diseño para el Edificio de Bóvedas del Parque Cementerio La Milagrosa. Este edificio está localizado entre el eje principal del proyecto y la vía vehicular en el perímetro del lote. De esta forma se solventa su lejanía del acceso principal del proyecto y de la zona de parqueaderos dado que cuenta con bahías de parqueo.

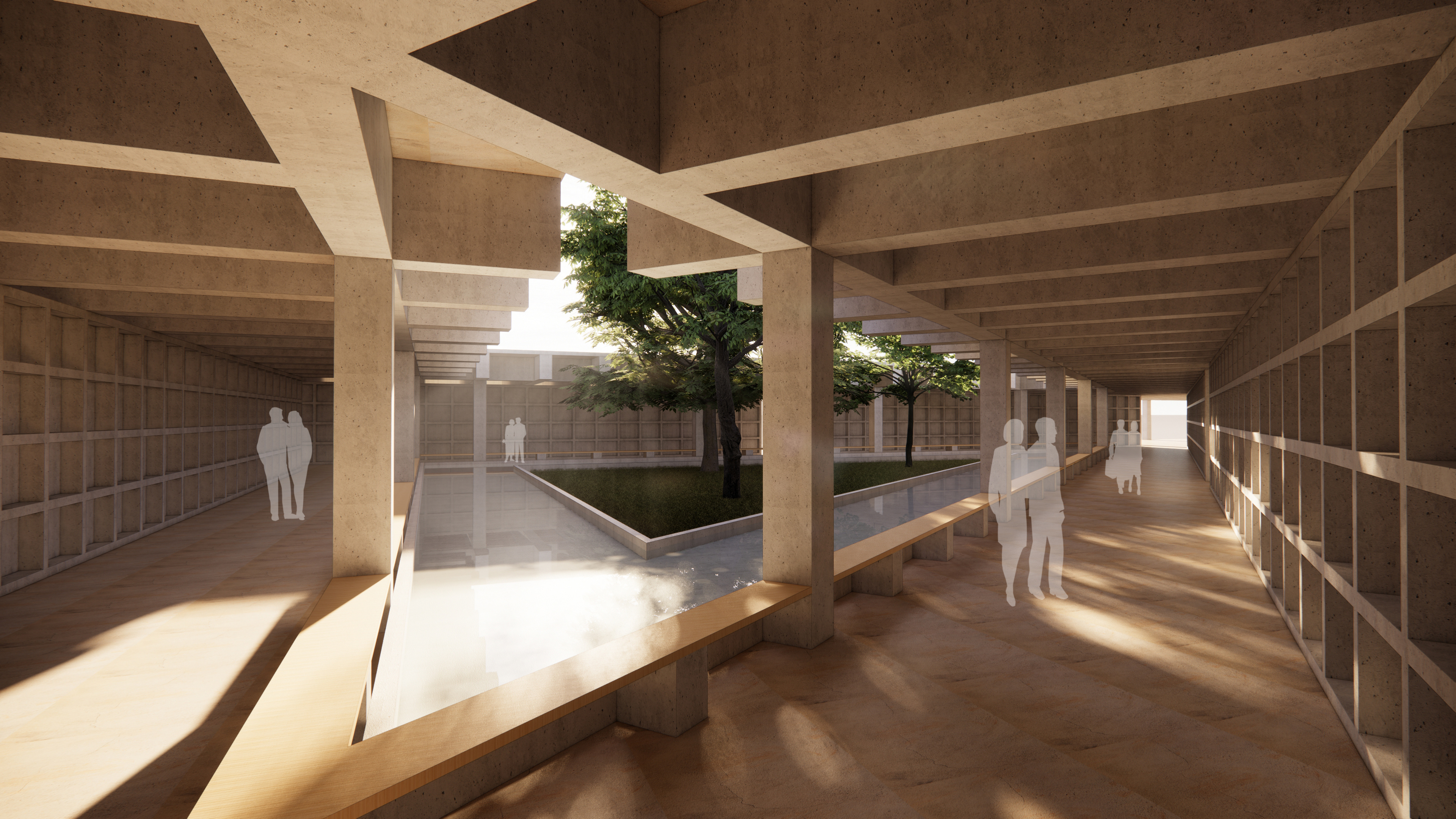

Este edificio triangular se organiza en torno a un patio central, el elemento principal del edificio. Se buscó que este espacio tuviera un carácter tranquilo, aislado e introspectivo. Se pensó como un espacio propenso para la reflexión, la calma, un espacio donde el agua, la luz y el sonido de las hojas con el viento tomaran un papel protagónico. Es un lugar pensado para sentarse tranquilamente a reencontrarse con un ser querido.

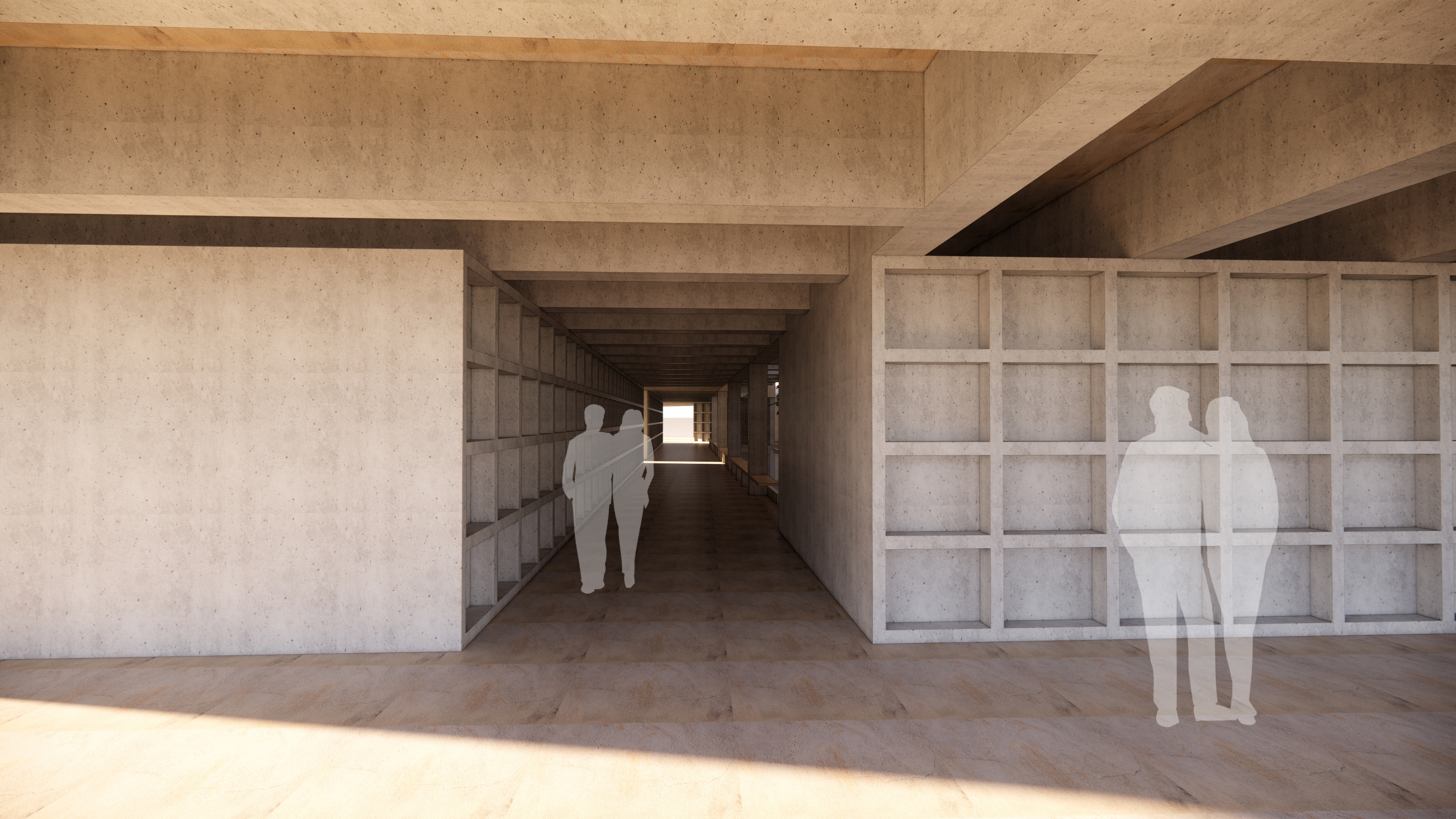

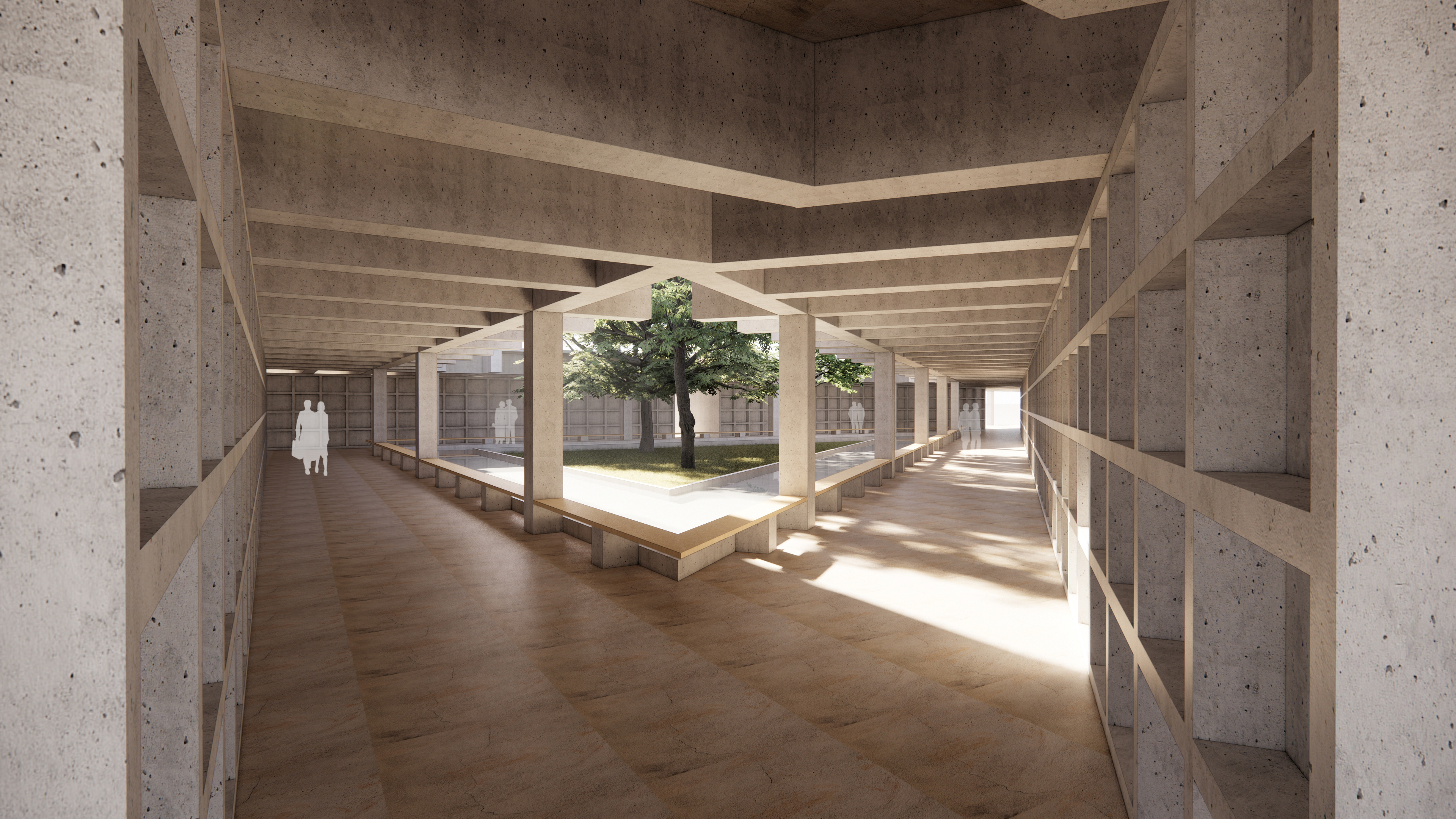

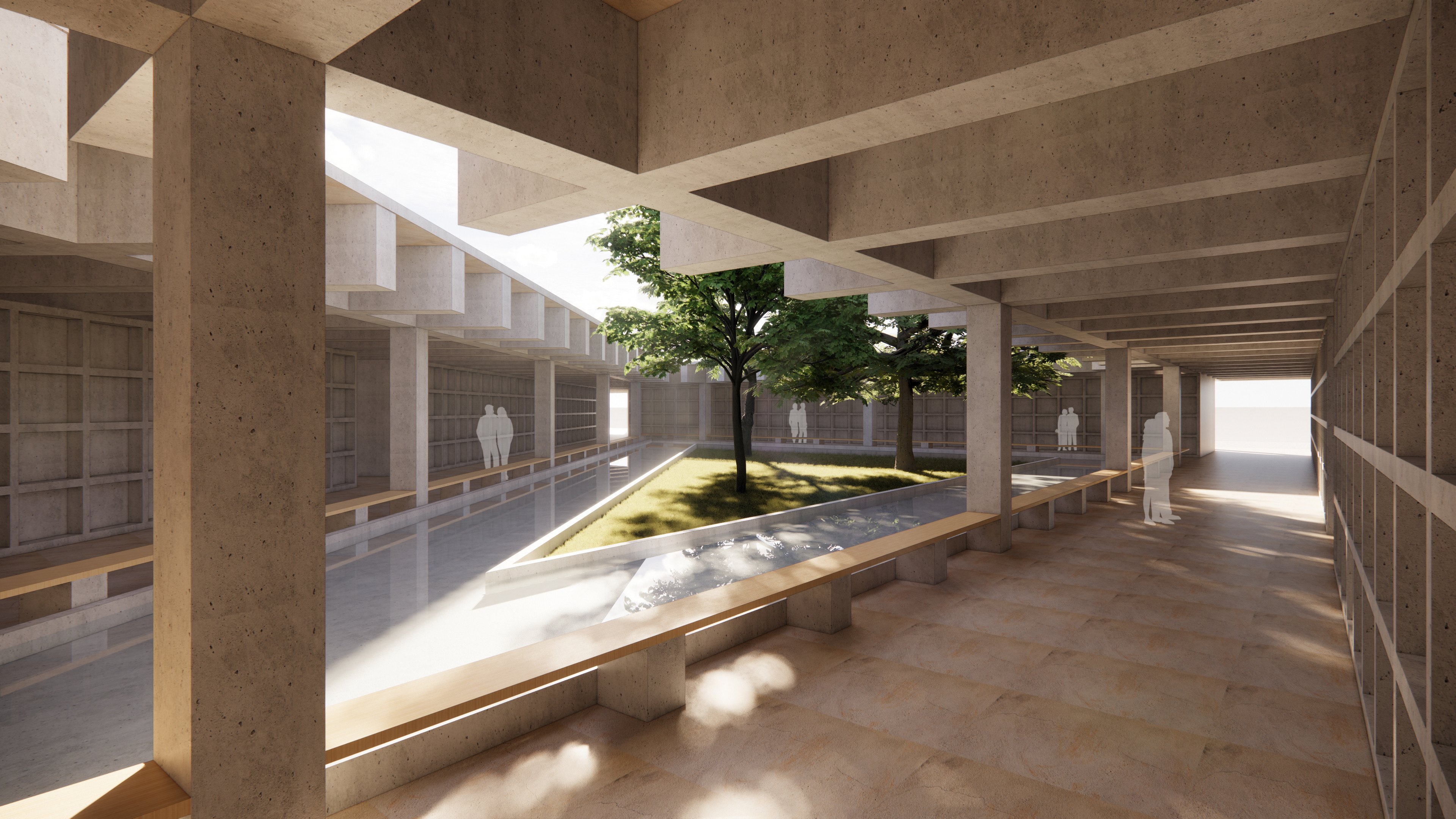

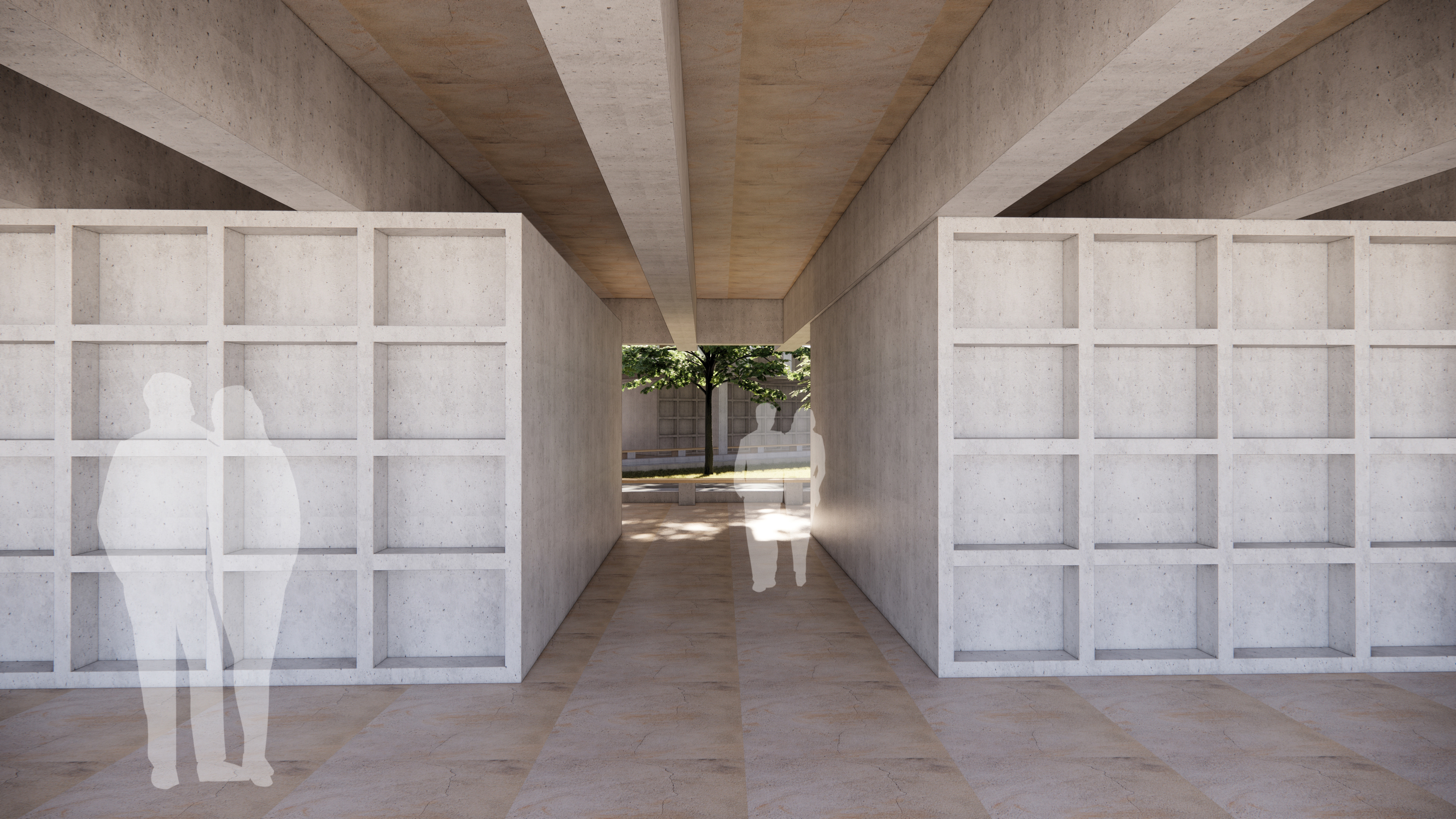

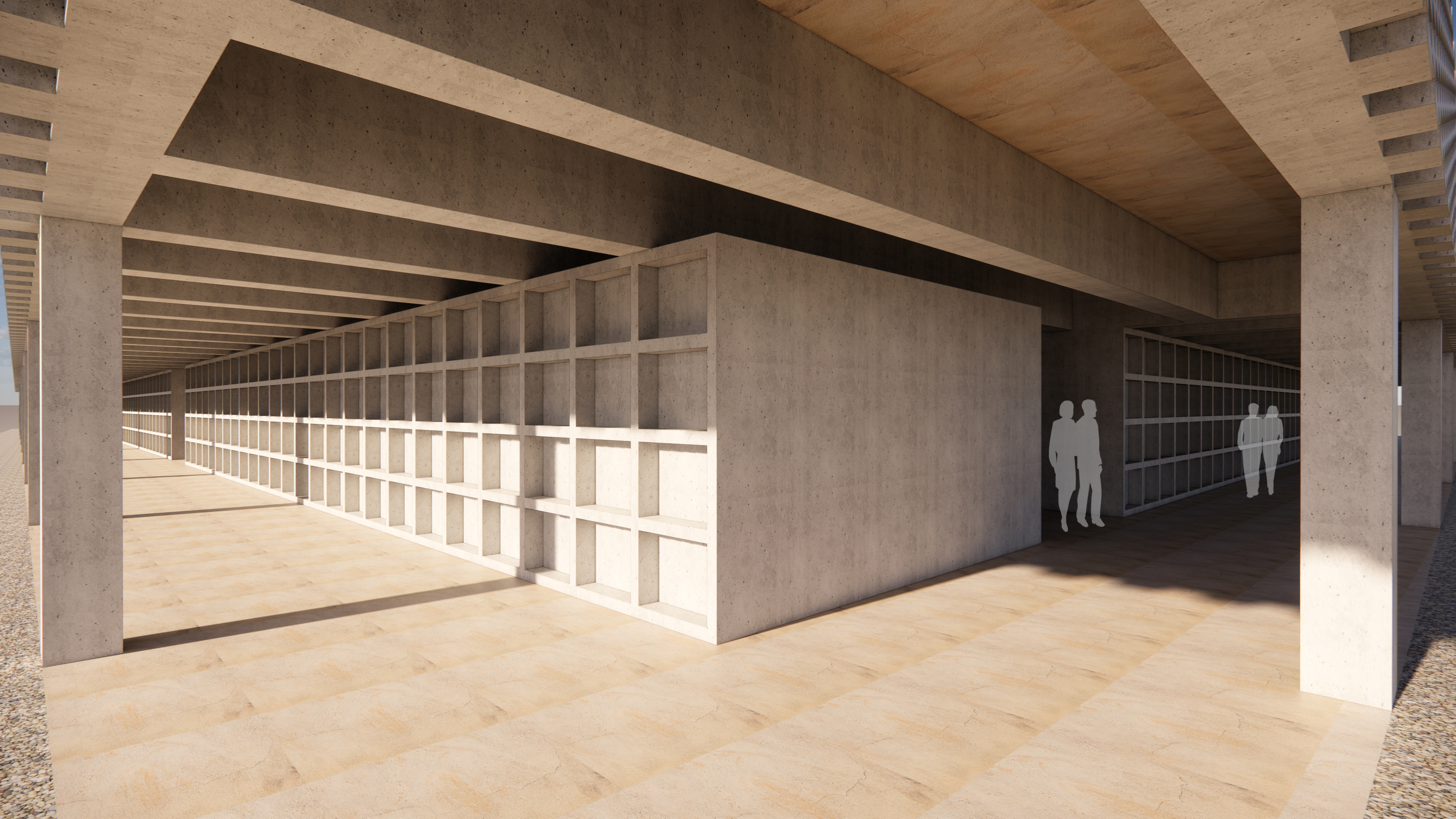

Este patio está pensado como un jardín rodeado por un espejo de agua, en torno al cual hay una circulación interna que lo rodea y da acceso a las bóvedas. Respetando el ritmo y la modulación del edificio aparecen unas pequeñas aperturas donde este elemento monolítico desaparece y desde afuera se puede entrever algo de lo que pasa al interior. Por último, se dispuso una circulación perimetral cubierta que da acceso a más bóvedas que dan frente al exterior del edificio.
La cubierta del edificio cubre completamente el lote en el cual se implanta el edificio, con la excepción del patio central. Cubre los accesos al edificio, localizados en los vértices del triángulo exterior, así mismo cubre el área donde se encuentran las bóvedas y vuela un poco sobre el espejo de agua de tal forma que desagüe en él.
Herramientas Utilizadas
Modelo 3D - Revit
Renderización - Enscape
Edición - Photoshop e Illustrator
Implantación

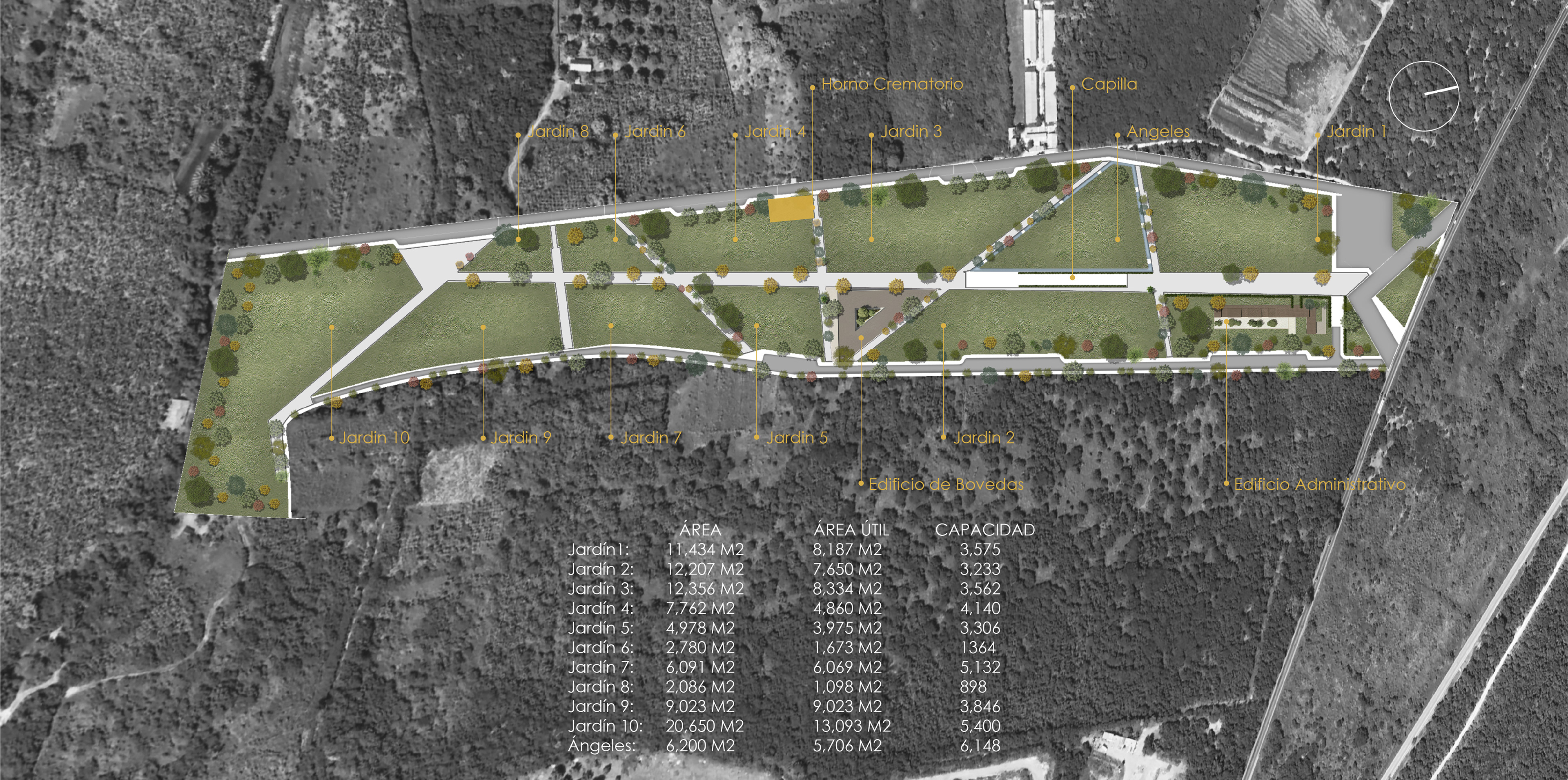

Planta General

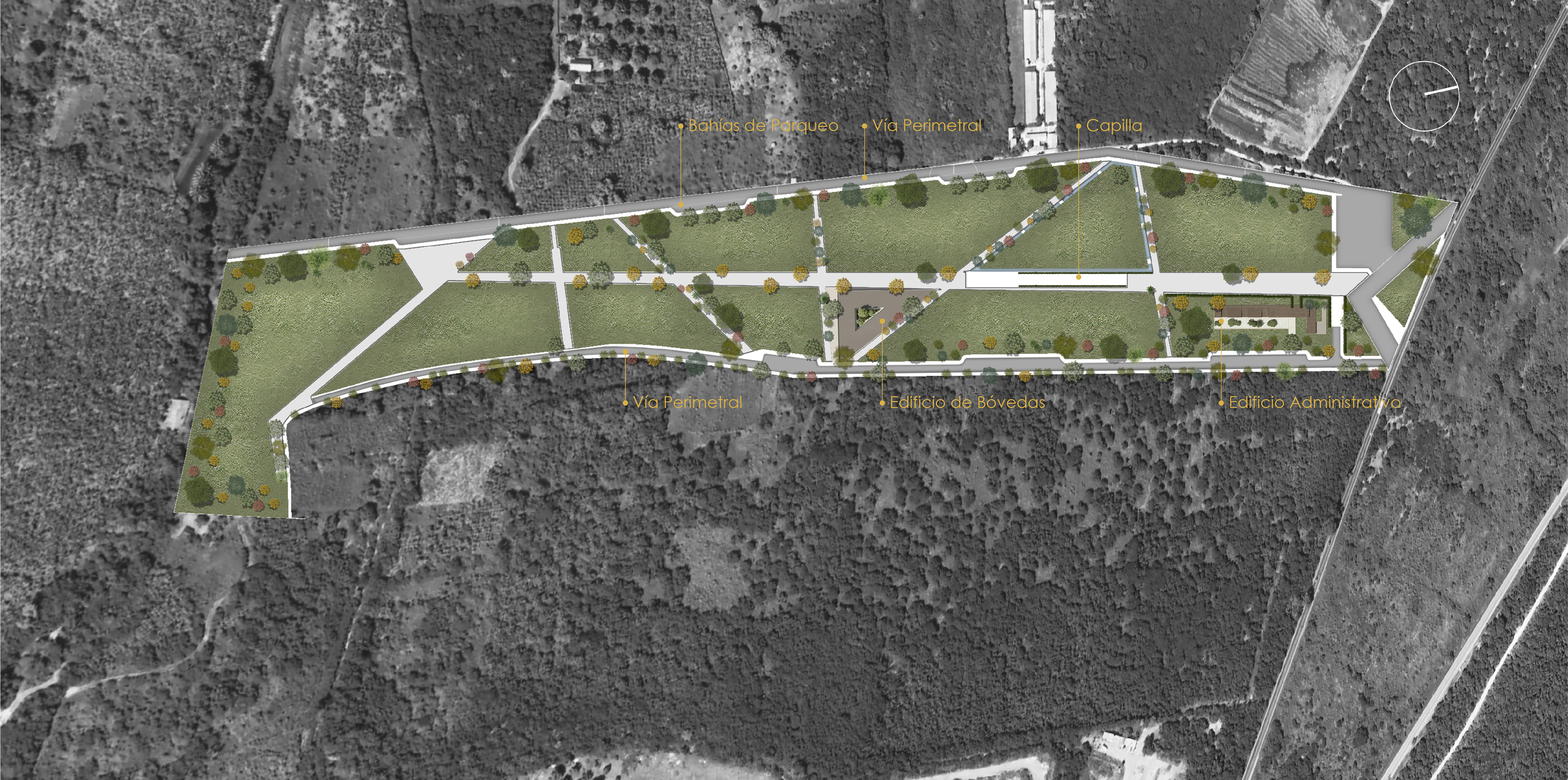

Localización de Edificios

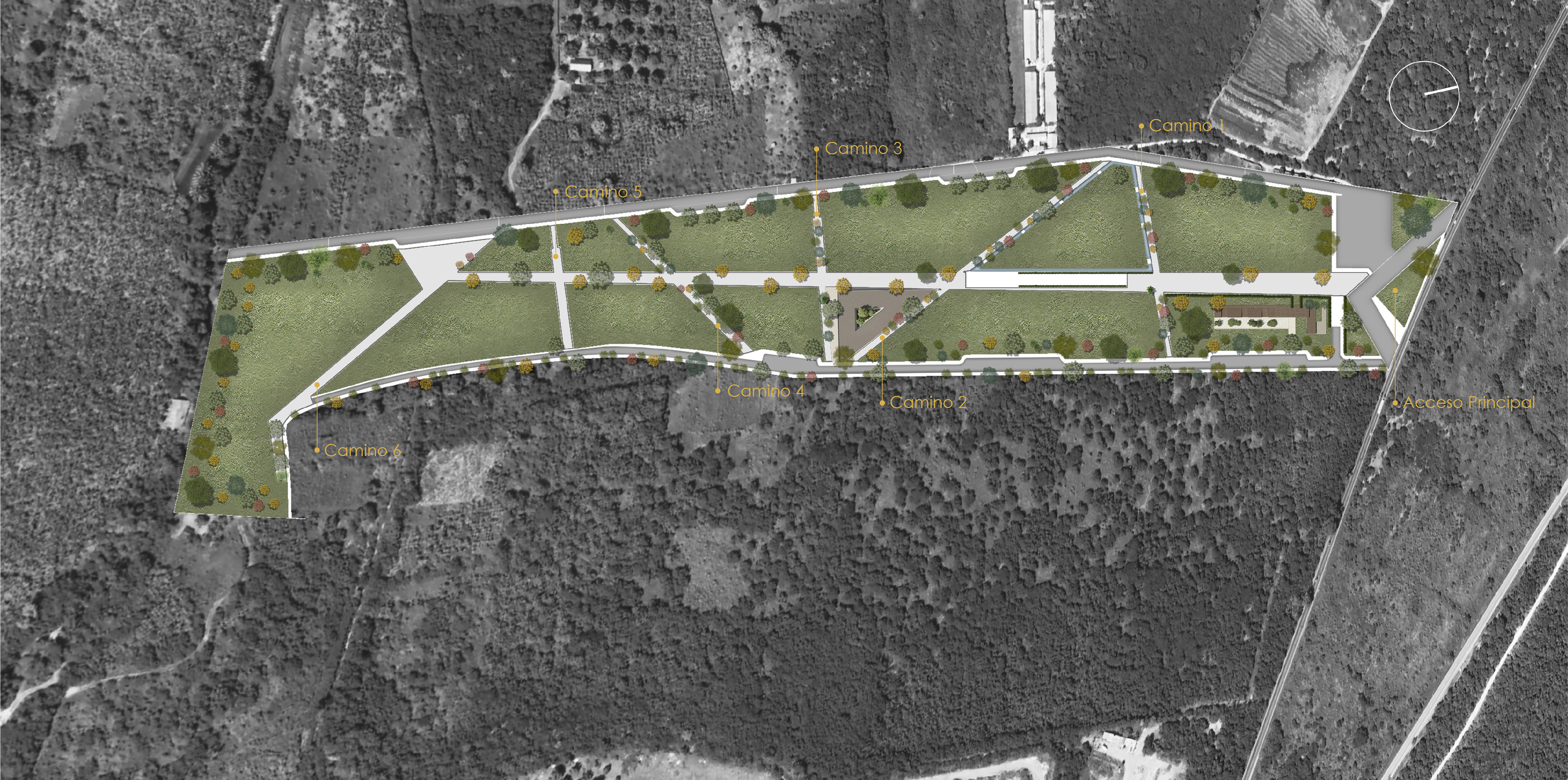

Localización de Caminos de Osarios
Distribución de Jardines
Propuesta Arquitectónica

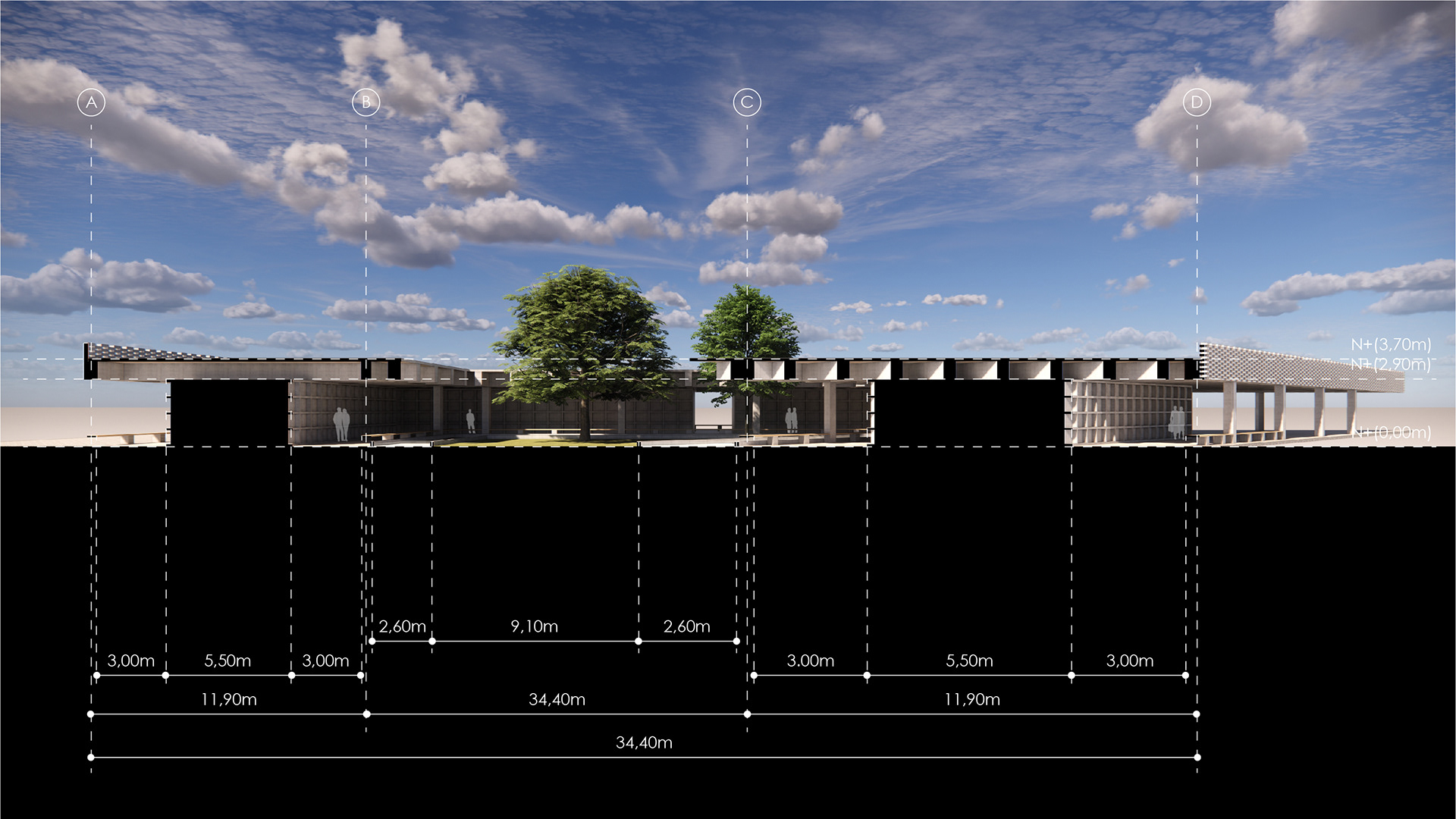

Planimetría

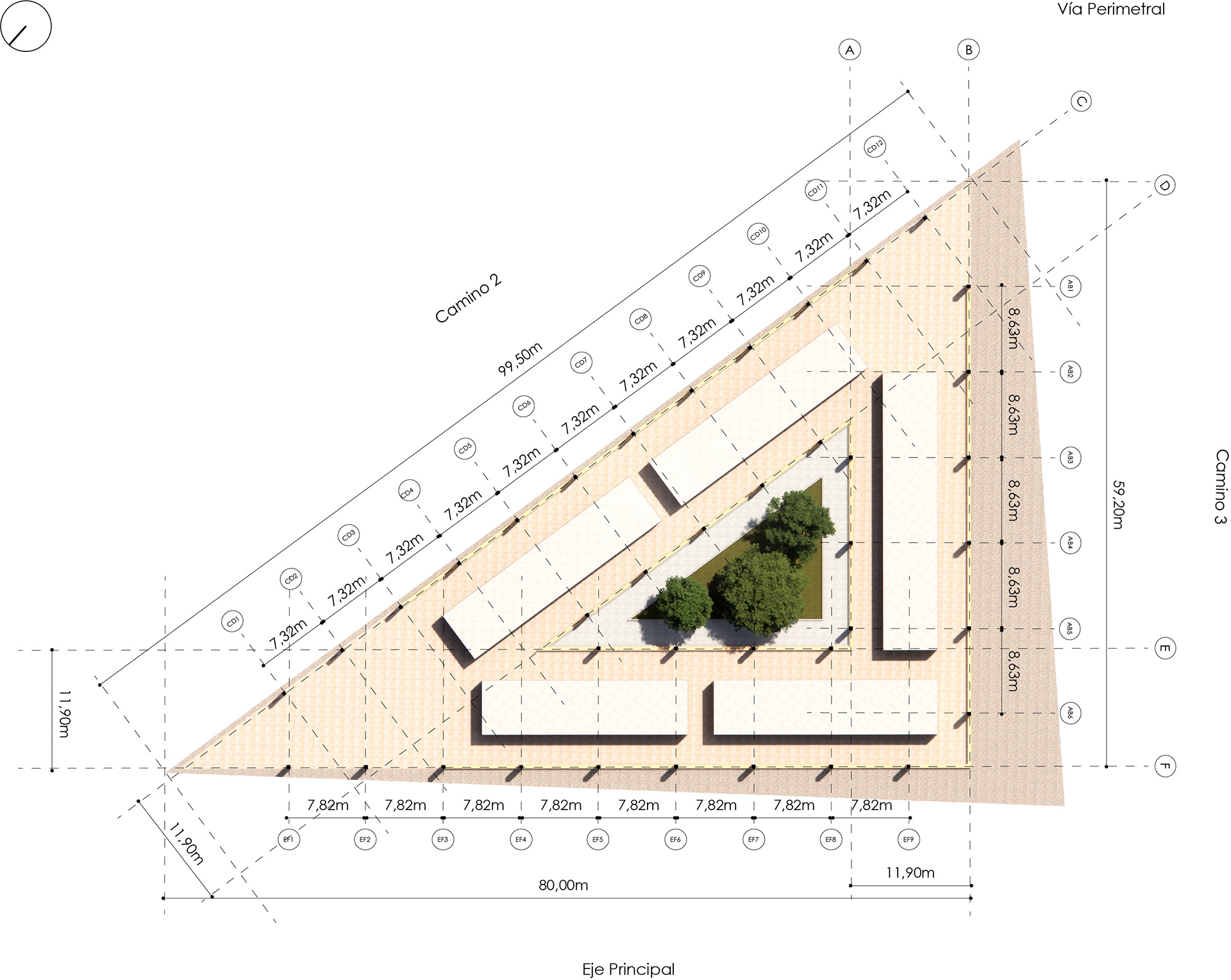

Planta Arquitectónica

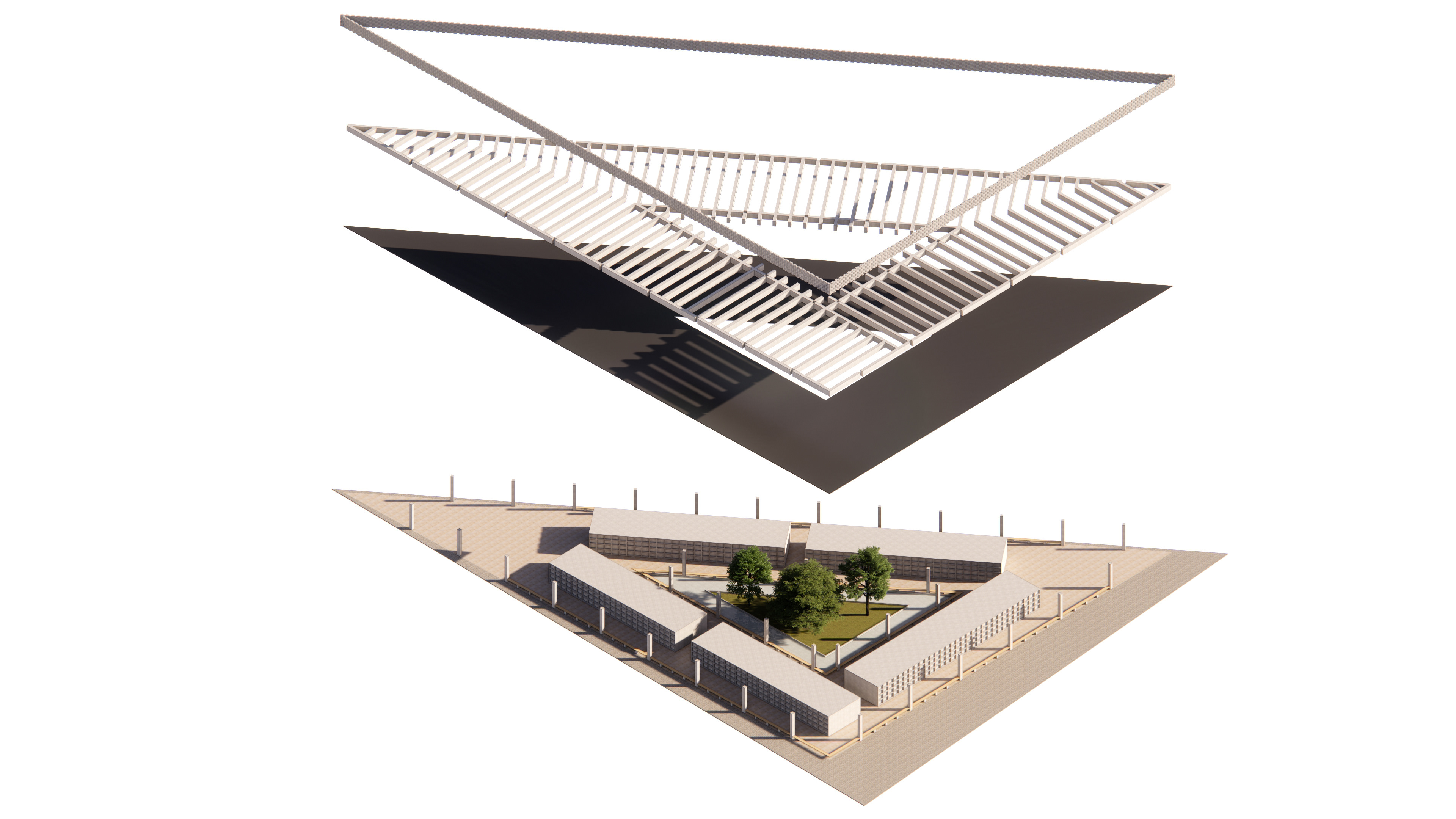

Axonometría Explotada

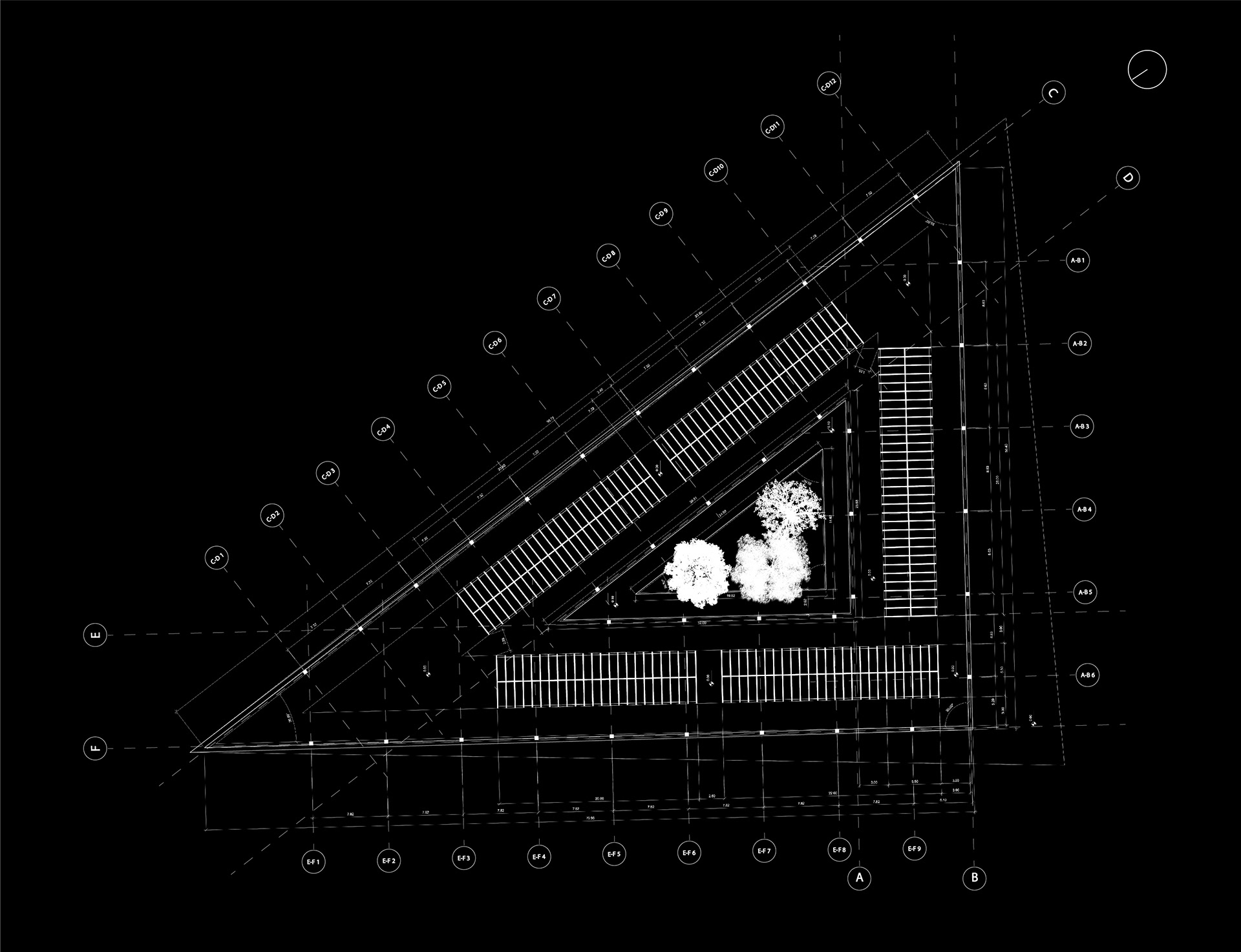

Planta Arquitectónica

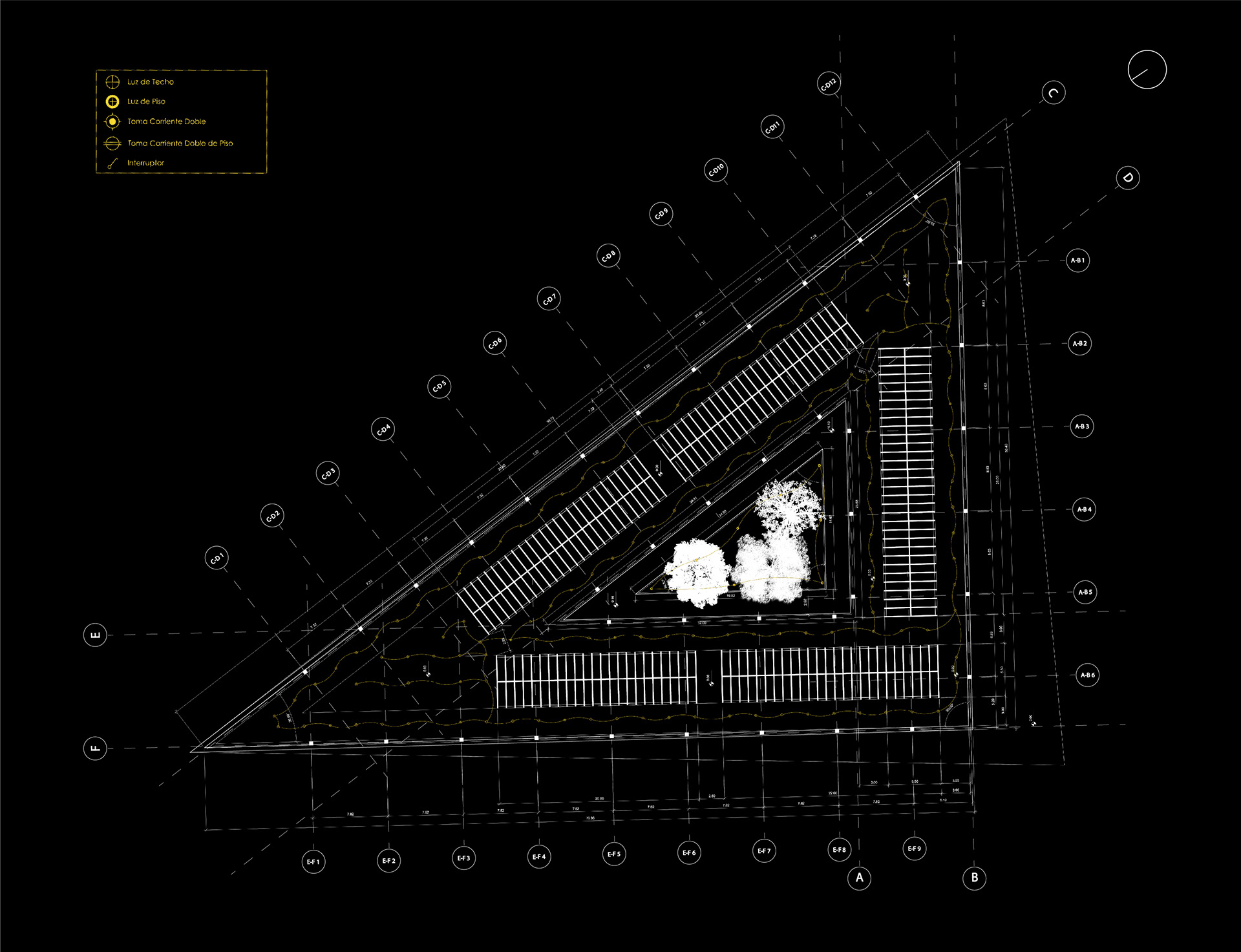

Planta Eléctrica
