Este ejercicio muestra el diseño de una cubierta metálica para la plaza de mercado La Concordia en Bogotá. El reto consistía en trabajar en torno a una fachada existente que se debía conservar. Además de esto se debía tener en cuenta el entorno inmediato, la plataforma sobre la cual se implanta el proyecto, los edificios aledaños y por supuesto los cerros orientales como un elemento protagónico para la ciudad.
El concepto principal que se utilizó para este proyecto fue el origami, tomar un elemento plano y delgado y darle resistencia y volumen a través de pliegues. De forma complementaria, se establecieron una serie de intenciones directrices que guiaran el proceso de diseño: maximizar la entrada de luz indirecta al interior del espacio, reducir el número de apoyos al mínimo posible y por último transmitir una sensación de ligereza.
Para permitir la entrada de luz indirecta se generaron pliegues en cada segmento de cubierta, luego se traslaparon dichos segmentos entre sí de tal forma que reflejaran la luz hacia el interior. Para solucionar el tema de la lluvia se utilizaron unas lamas de vidrio orientable que permitieran el paso de aire para mantener condiciones de habitabilidad durante el día sin dejar entrar agua. Para reducir el número de apoyos al mínimo posible se utilizaron cerchas que pudieran salvar luces considerables y se modularon todos los segmentos de cubierta de tal forma que un mismo apoyo pudiera servir para soportar dos segmentos simultáneamente. Vale la pena resaltar que estos apoyos son columnas circulares huecas, que se aprovecharon como desagües en los puntos bajos de la plegadura. Por último, para dar un carácter de ligereza se usaron voladizos de altura variable que hacen ver cada elemento mucho más delgado de lo que realmente es.
Herramientas Utilizadas
Modelo 3D - Rhinoceros
Edición - Photoshop e Illustrator
Planimetría 2D - Autocad
Propuesta Arquitectónica
Ilustración de la Propuesta Arquitectónica

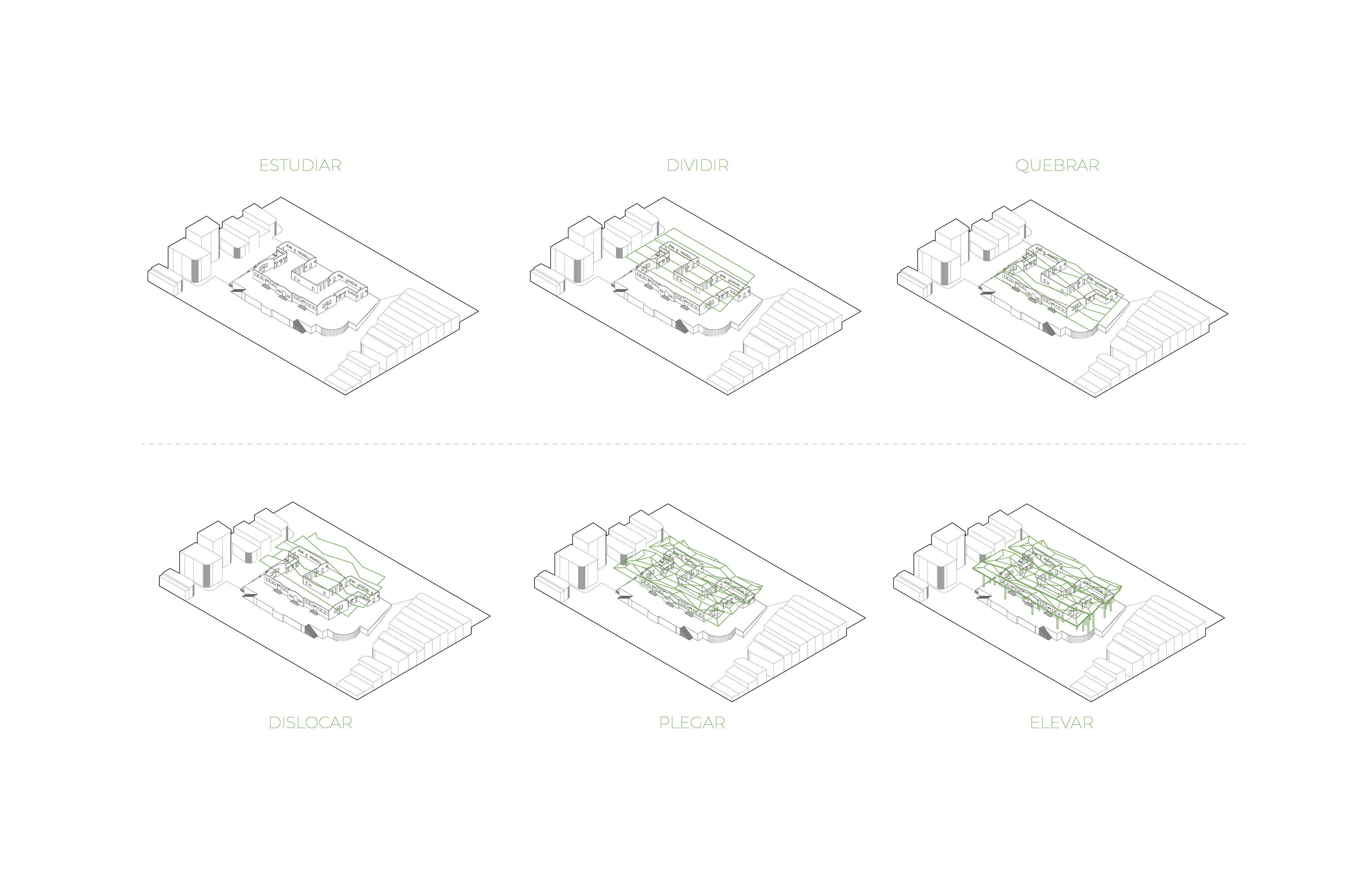

Esquemas del Proceso de Diseño
Planimetría

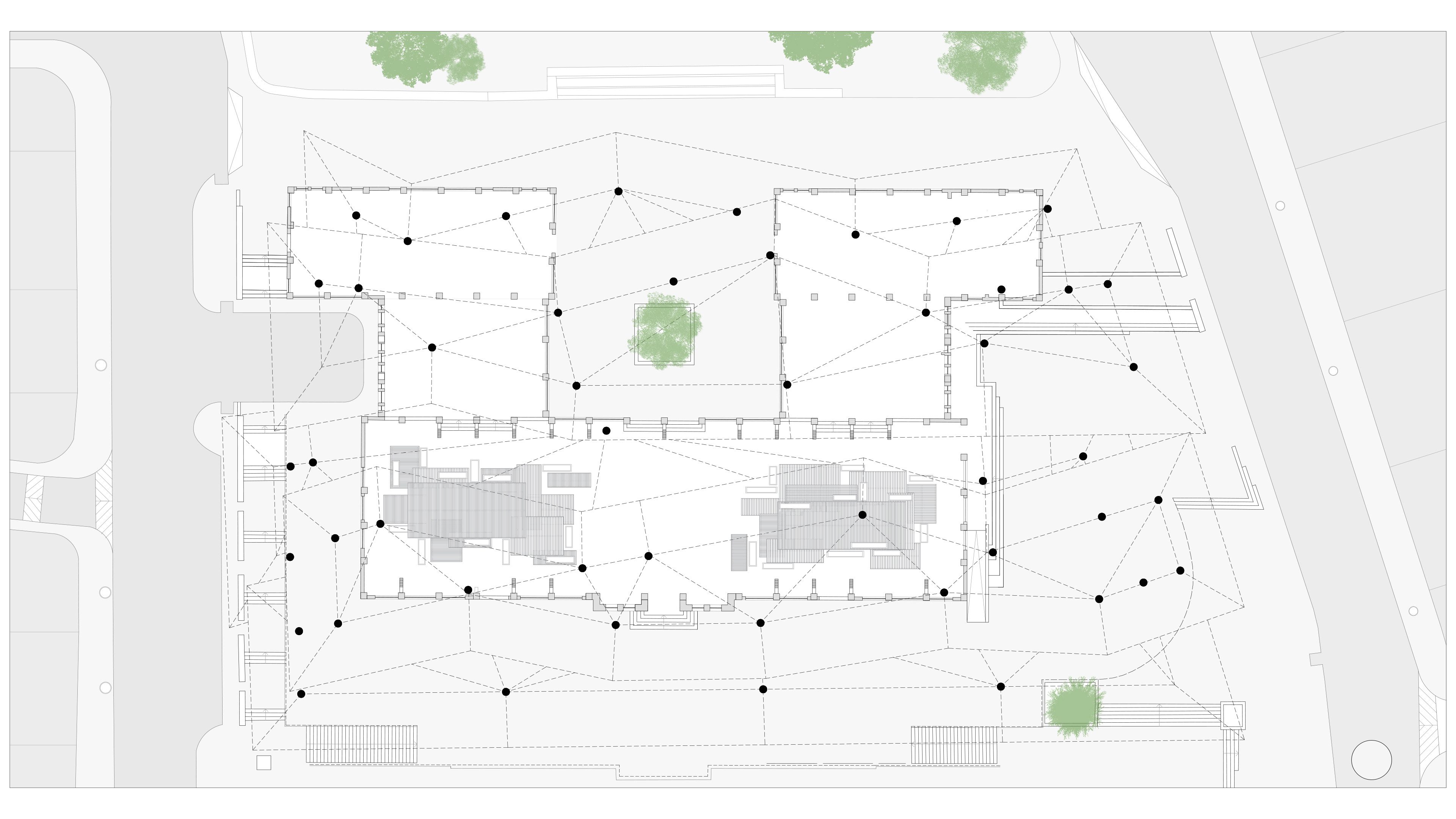

Planta Arquitetcónica
Detalles Constructivos

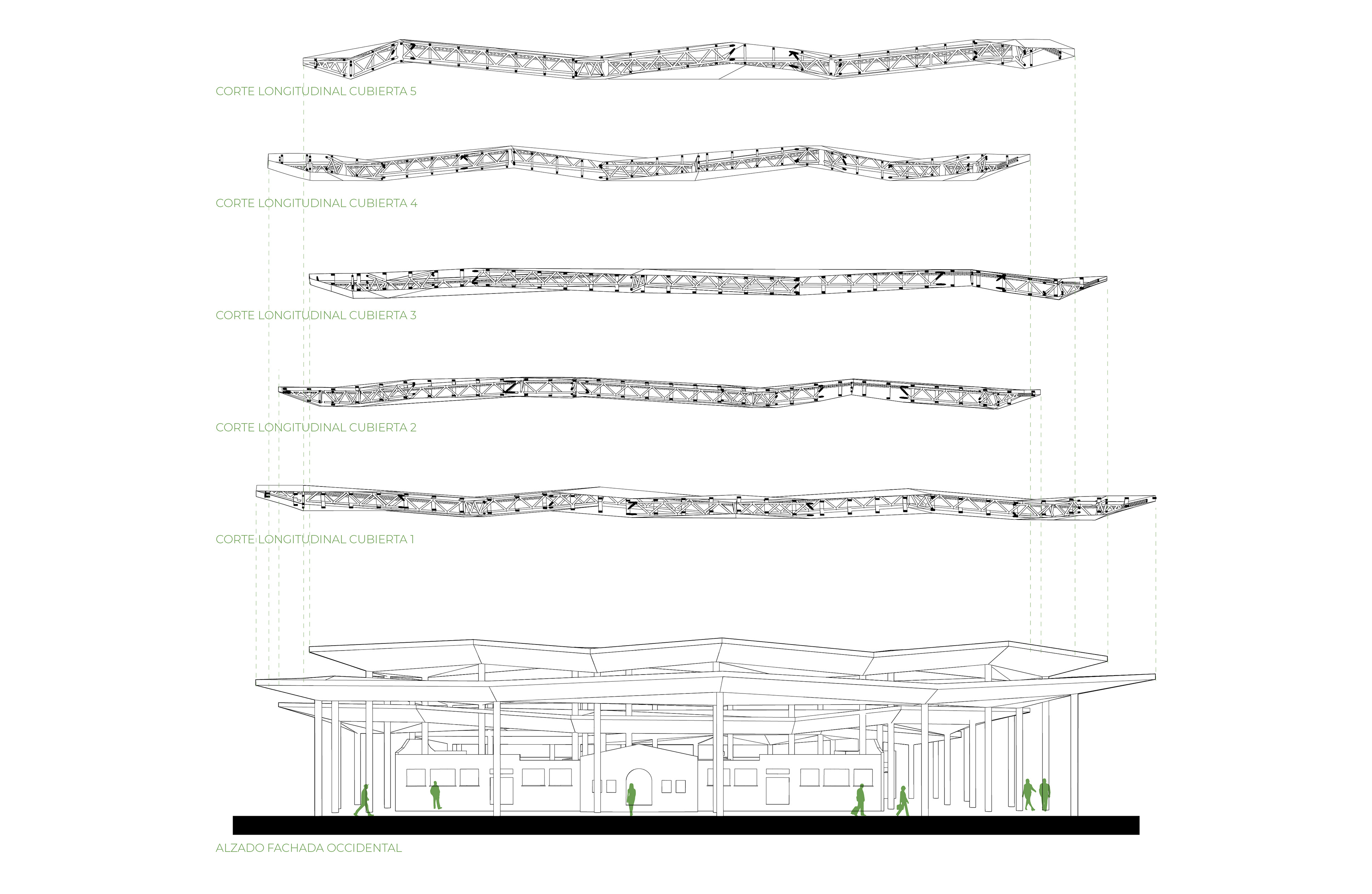

Cortes Longitudinales

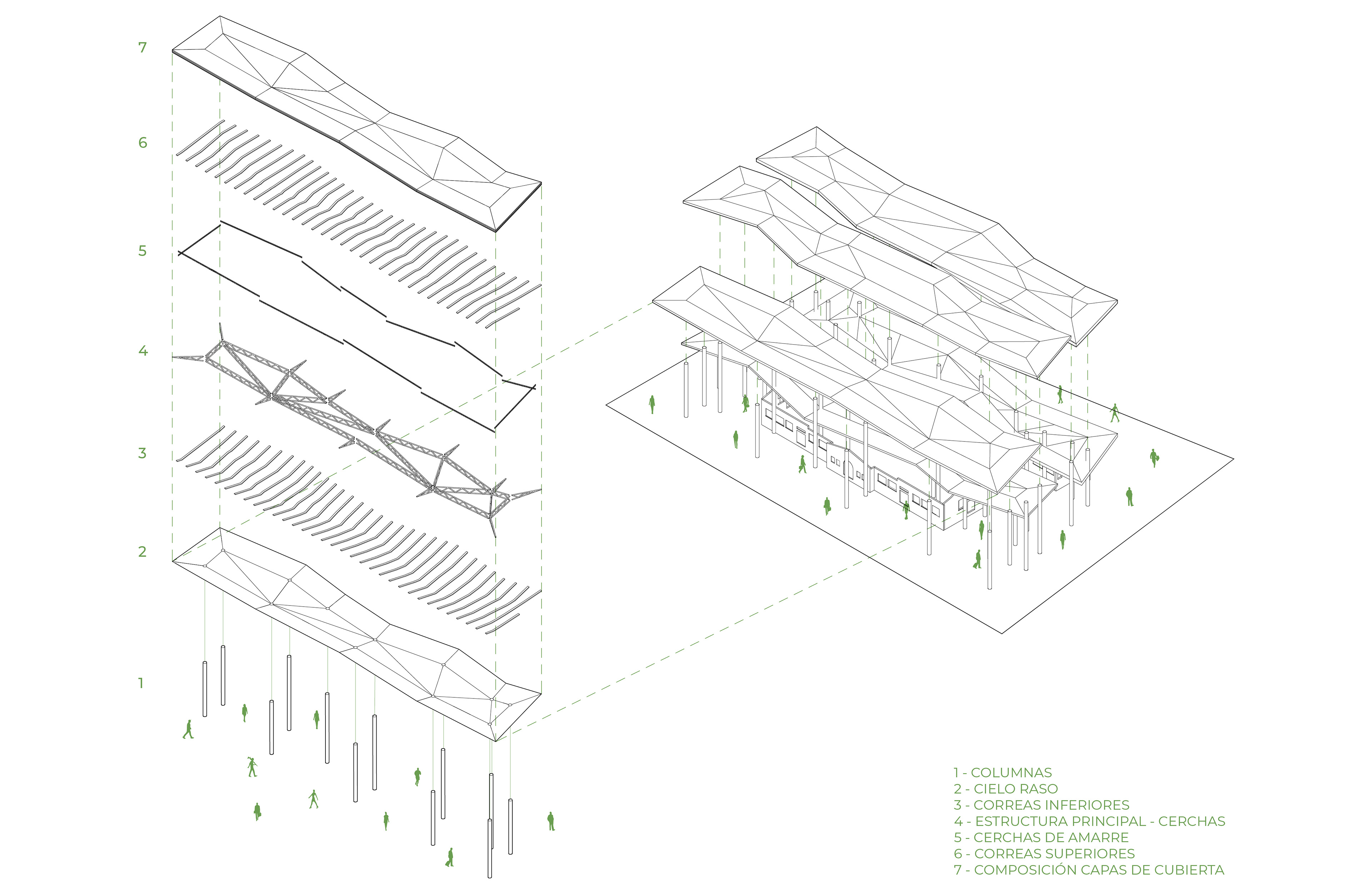

Axonometría Explotada
